Устройство, регулировка, настройка и замена сцепления Лады Приора

Содержание статьи:

0:37

1. Устройство сцепления Лады

0:94

2. Регулировка сцепления Лады Приора

0:166

3. Замена сцепления в Ладе Приора

0:231

4. Настройка сцепления Лады Приора

0:299

1. Устройство сцепления Лады

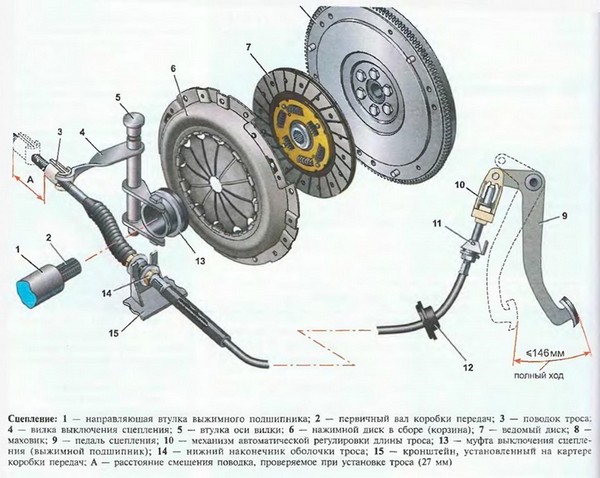

Устройство сцепления Лады

1:861

Из "мурзилки".
Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали сцепления. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

1:1428

В процессе эксплуатации накладки ведомого диска изнашиваются. Для компенсации этого износа в привод выключения сцепления встроен механизм автоматической регулировки длины троса. По мере износа накладок рычаг вилки выключения сцепления, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса. Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска.

1:2406



Если накладки ведомого диска не изношены, то при отпускании педали втулка только касается кронштейна и не разжимает фиксаторы — зубчатый наконечник троса не перемещается относительно корпуса. По мере износа накладок рычаг вилки выключения сцепления с резьбовым наконечником троса перемещается вперед (по ходу движения автомобиля), натягивая трос. При этом распорная втулка, упираясь в кронштейн, разжимает подпружиненные фиксаторы и зубчатый наконечник троса выдвигается из корпуса на величину, необходимую для компенсации износа накладок.

1:1003

После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении.

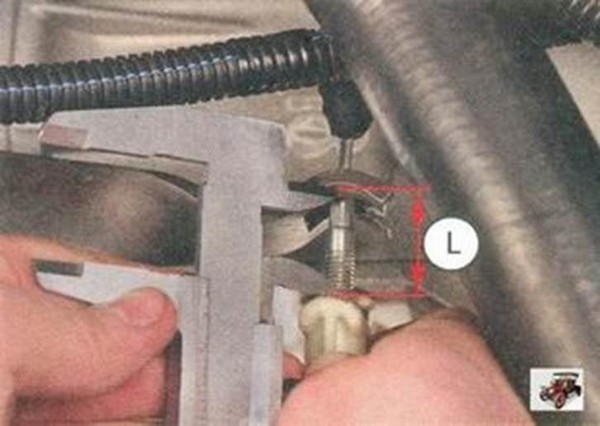

Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.
При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

1:2247



2:504

3:1009

4:1514

5:2019



2. Регулировка сцепления Лады Приора

Начало попахивать периодически сцеплением. Решил подтянуть, открыл мурзилку и удивился, что на приоре так легко это сделать.
Дождался выходных, взял обычную отвертку, линейку.

5:397

Регулировка сцепления Лады Приора

6:902

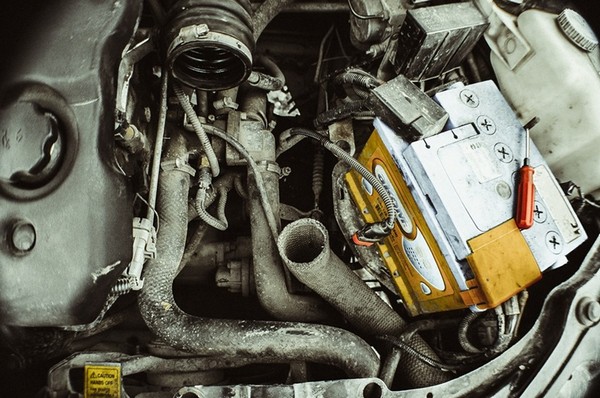

Отключаем ДМРВ, снимаем воздушный фильтр.

6:982

7:1487

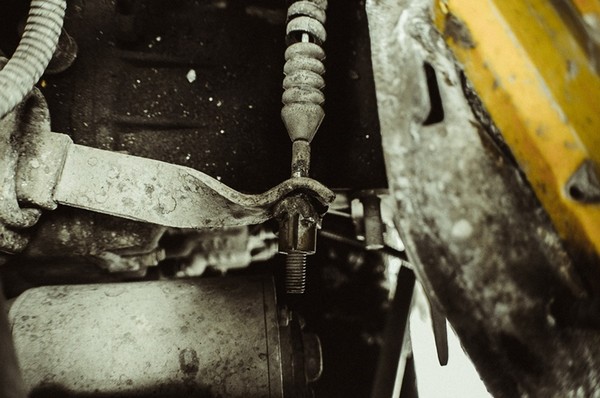

Видим тросик и на конце пластиковый зажим.

7:1568

8:2073

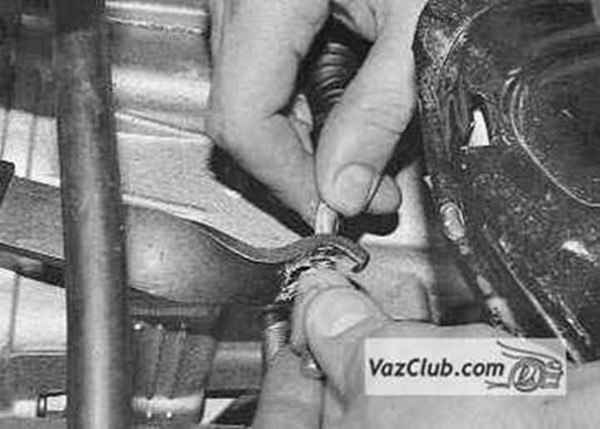

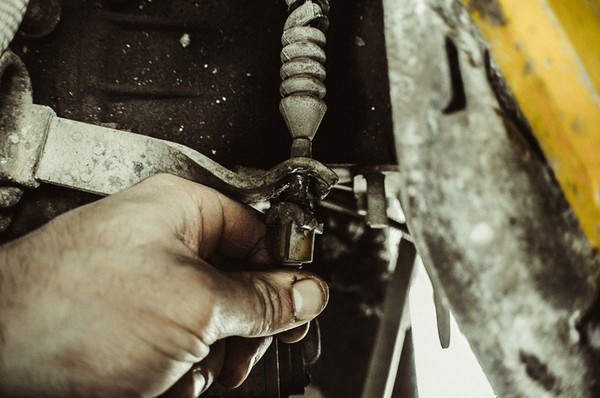

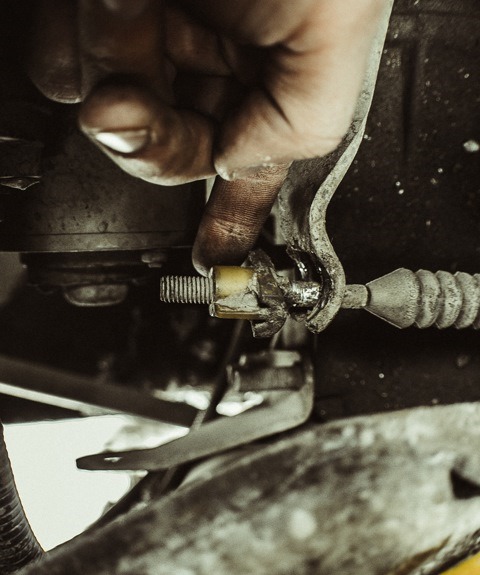

Оттягиваем за этот зажим на себя,

8:63

9:568

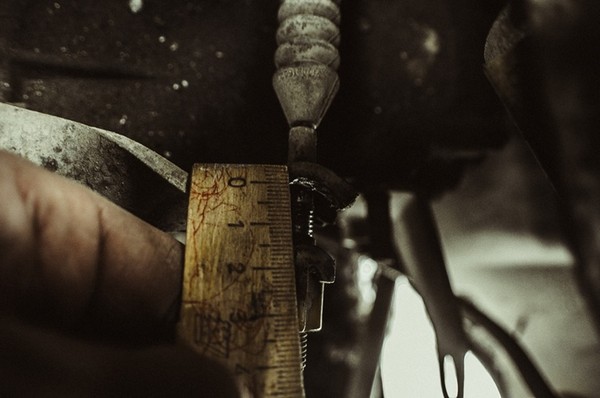

замеряем сколько мм от конца пластикового зажима до вилки(должно быть 27мм).
У меня было 15мм.

9:739

10:1244

Крутим этот зажим против часовой стрелки,

10:1324

11:1829

тем самым увеличивая размер от вилки до зажима. Замеряем, должно быть 27мм,
если так, то отпускаем тросик, сажаем в вилку. Садимся в машину, нажимаем 3 раза в пол сцепление, идем обратно смотрим, замеряем сколько стало, если все так же 25-27мм, то все сделано, если больше или меньше - регулируем дальше. В итоге, все обратно собираем, заводим, проверяем.
Лично у меня запах сразу пропал, значит сцепление еще поживет.

11:2577



3. Замена сцепления в Ладе Приора

2 месяца назад начало барахлить сцепление (стало туже нажиматься, какие-то щелчки при нажатии появились) и начал греметь выжимной подшипник. Пока ездил, думал пройдёт, но выжимной всё громче и громче гремел, сцепление ещё хуже стало работать. Посоветовался с друзьями, сказали езжай покупай новое сцеплении, у тебя скоро развалится выжимной, а менять лучше сразу полностью сцепление, так как сложностей много. Поехал в магазин посоветовался с продавцом какое лучше взять сцепление, продавец посоветовал взять фирму КРАФТ или ВИС, но сказал, что КРАФТ больше берут чем ВИС, пришлось брать КРАФТ, цена 1800р. Буквально недели 3 назад сцепление пропало скорости перестали включаться. Сразу загнал к дяде в гараж и начали с ним потихоньку всё разбирать.

11:1429

Для замены сцепления понадобились:
1. Кирпичи — чем больше тем лучше и 2 домкрата.
2. Комплект ключей и головок с различными удлинителями (головки на 8 и на 19 пригодились больше всего. Нужен будет ключ на 15!
3. Небольшой вал для центровки диска сцепления (брал на разборке, прям с другой коробки мне отрезали сам вал, цена 100р).
4. Пригодится какая-нибудь смазка (я не помню какой мы смазывали), нужно будет смазывать ШРУСа, и место где находится выжимной подшипник.
5. Новый шток по которому ходит выжимной подшипник (цена: около 100р).

11:2391

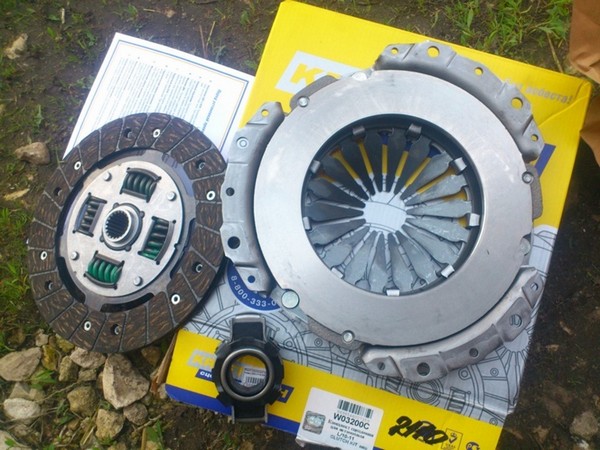

Замена сцепления в Ладе Приора

12:504

13:1009

14:1514

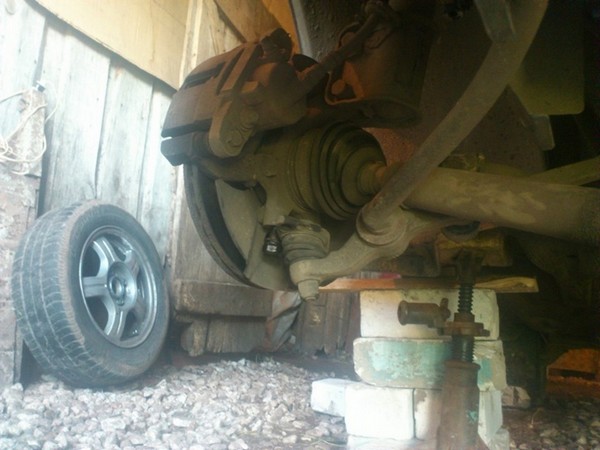

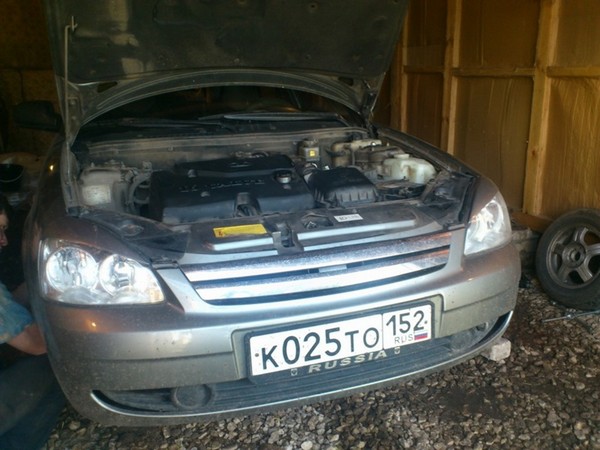

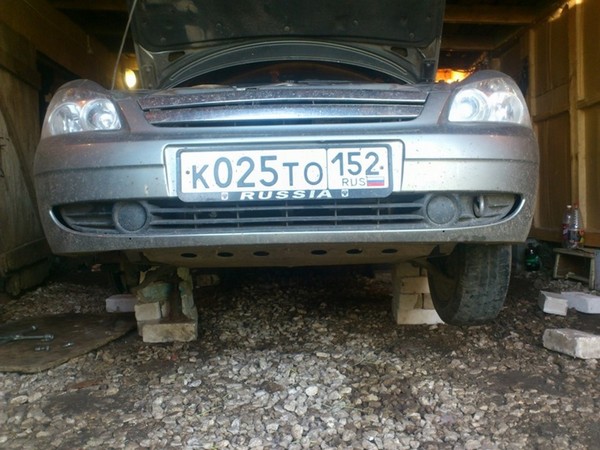

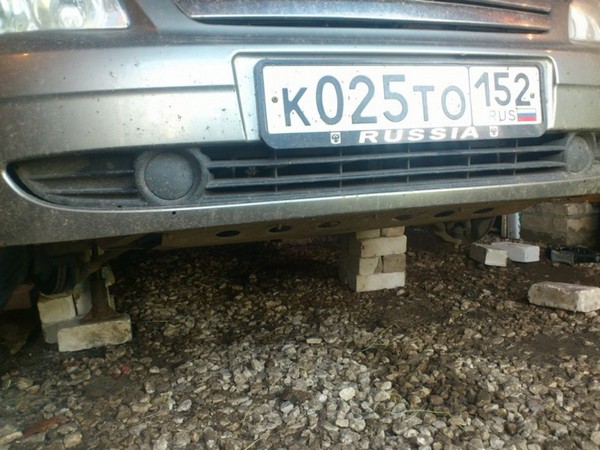

Поддомкратили 2мя домкратами и поставили её на кирпичи.

14:1619

15:2124



16:504

17:1009

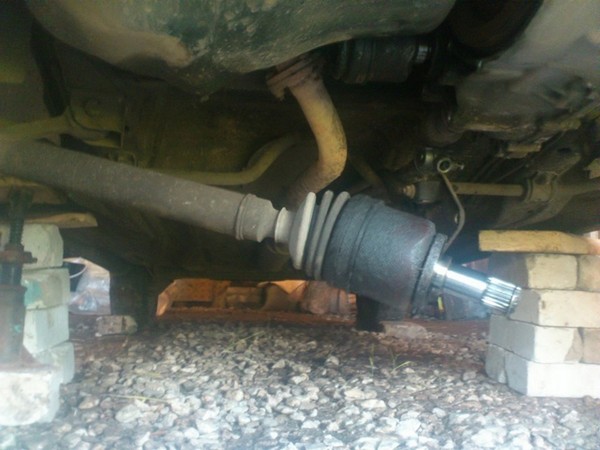

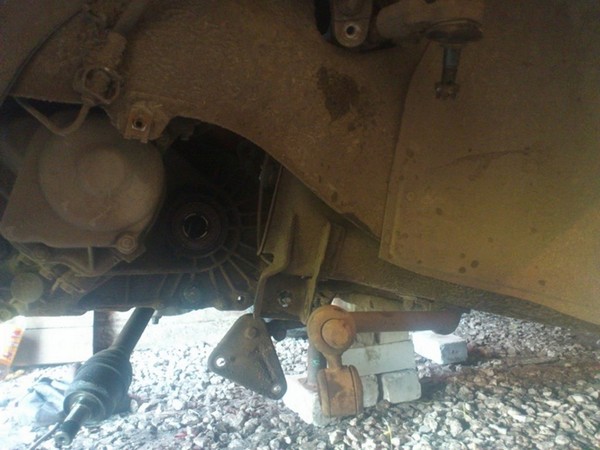

Выдернули оба ШРУСа из коробки.

17:1070

18:1575

19:2080



20:504

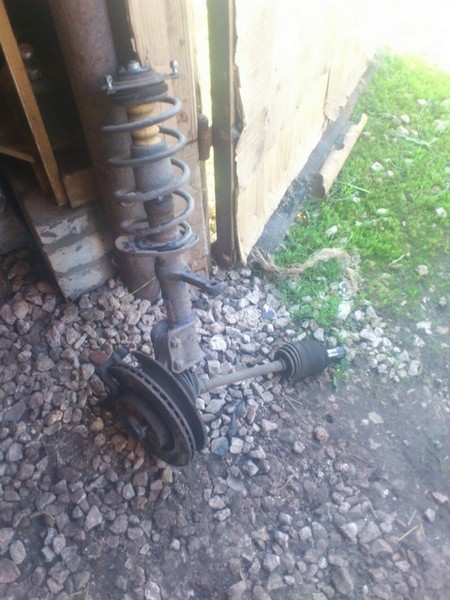

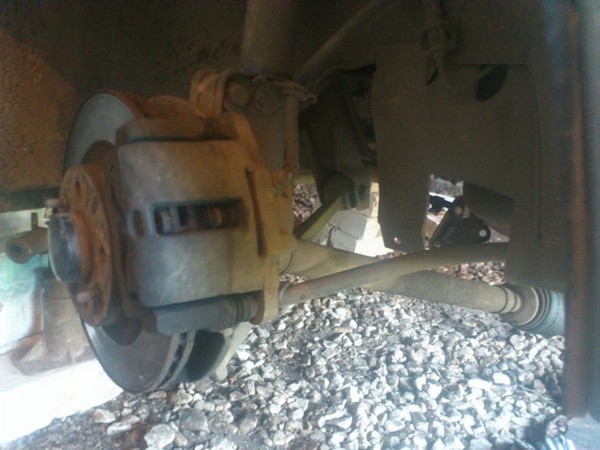

Сняли левую стойку, чтобы было удобнее подлезть, вытащить и вставить обратно коробку.

20:664

21:1169

22:1674

23:2179



24:504

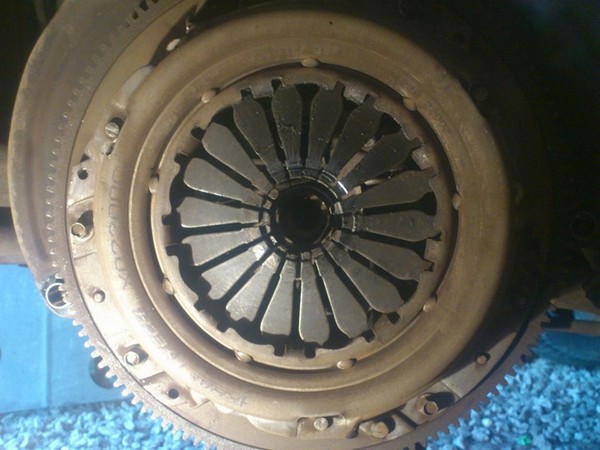

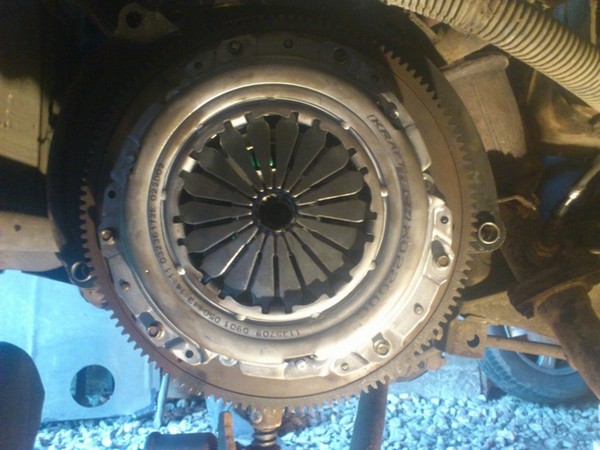

Вот старая корзина, ещё на движке, половину лепестков не стало.

24:622

25:1127

Выжимной весь рассыпался, замучился запчасти от него по коробке собирать, и ешё отломило одно ушко.

25:1312

26:1817

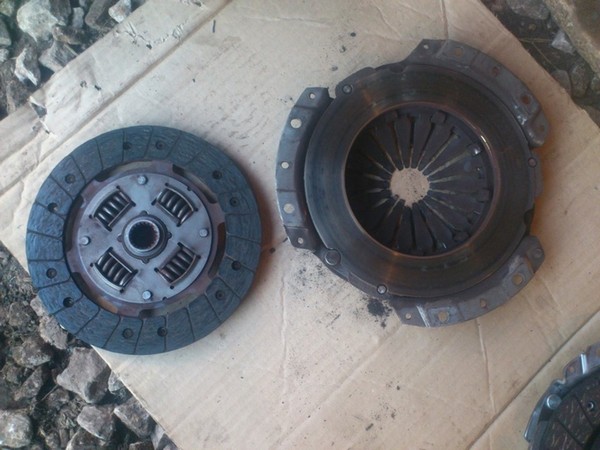

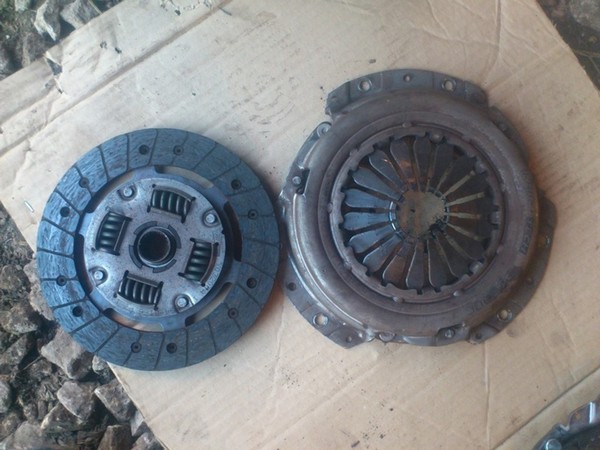

Сцепление видимо было уже меняно, так как стояло тоже КРАФТ.

26:1930

27:2435



28:504

29:1009

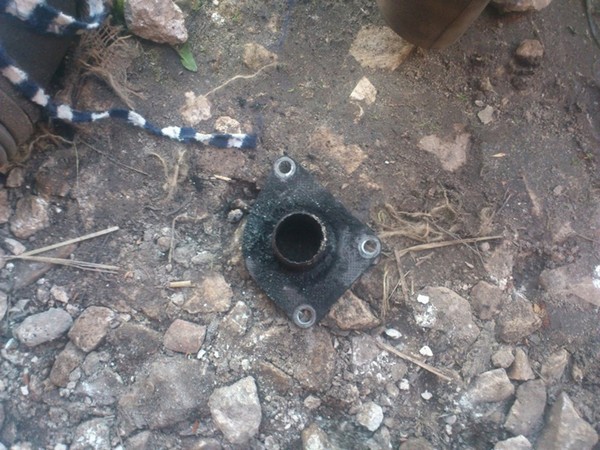

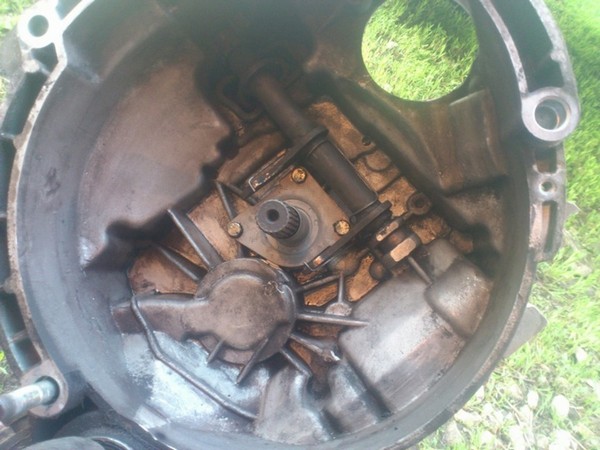

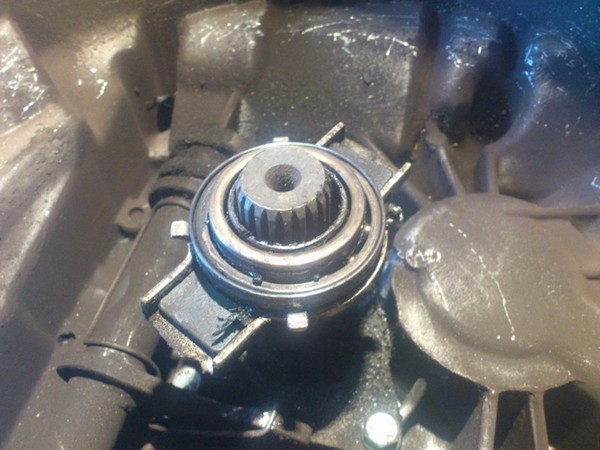

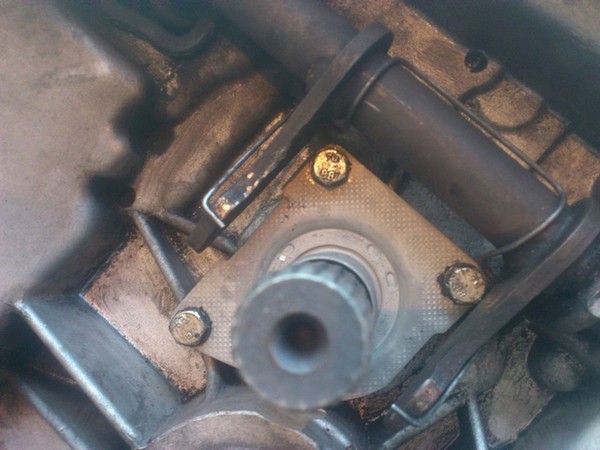

Установил новый шток, по которому ходит выжимной подшипник.

29:1122

30:1627

Это старый шток.

30:1660

31:2165



На всю работу ушло 7 часов.

31:50

4. Настройка сцепления Лады Приора

На автомобиле Лада Приора ВАЗ 2170 (2172 и т.п.) привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода выключения сцепления снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска сцепления, поэтому регулировка привода сцепления в эксплуатации не требуется.
Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

31:1126

clip_image002

32:1631

Регулировка привода выключения сцепления Лада Приора ВАЗ 2170

32:1746

33:2251



Регулировка привода выключения сцепления Лада Приора ВАЗ 2170

33:114

34:619

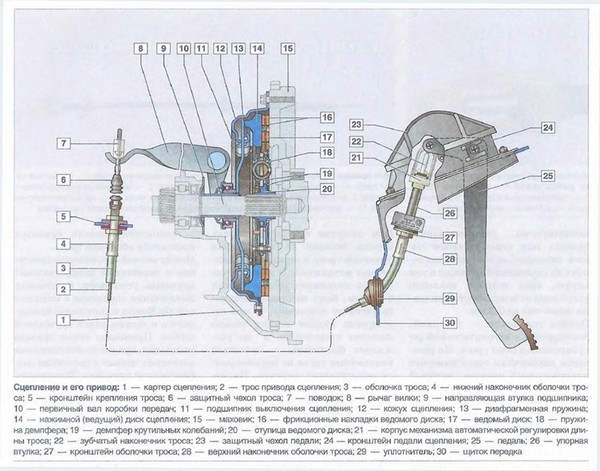

Устройство сцепления Лада Приора ВАЗ 2170

34:696

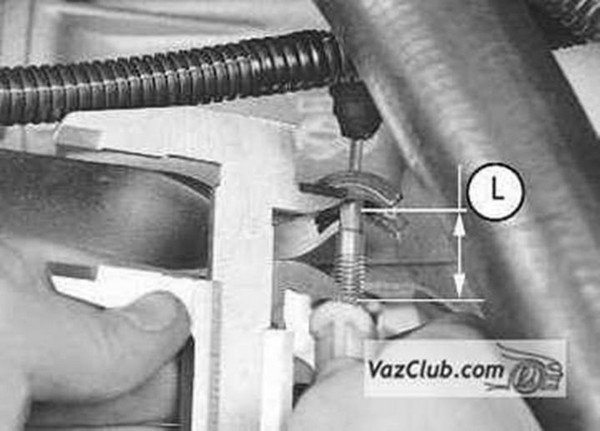

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.
2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку сцепления без зазора.
ПРИМЕЧАНИЕ
Пред установкой поводка наконечника на вилку сцепления нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.
3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку привода выключения сцепления.

34:2362



Перед регулировкой было L=15-17 мм. Сделано 27 мм. Разницы нет…

34:110

https://www.drive2.ru/l/8322921/

34:146

https://www.drive2.ru/l/1140337/, https://www.drive2.ru/l/3266412/, https://www.drive2.ru/l/1597710/

34:250
