Фары ВАЗ 2101, 2106, 2107 КЛАССИКА



0:7

Содержание статьи:

0:47
  1. Установка би-ксеноновых линз Morimoto LX MINI H1 G8 3" в фары ваз 2101
  2. Козырьки на ободки для фар ваз 2101 своими руками из оргстекла ВАЗ 2101
  3. Установка фар VW Golf 2 в штатные горшки ВАЗ 2101
  4. Регулировка фар ВАЗ 2101 (21011,21013)
  5. Би-ксеноновые линзы на ВАЗ 2101

Установка би-ксеноновых линз Morimoto LX MINI H1 G8 3" в фары ваз 2101

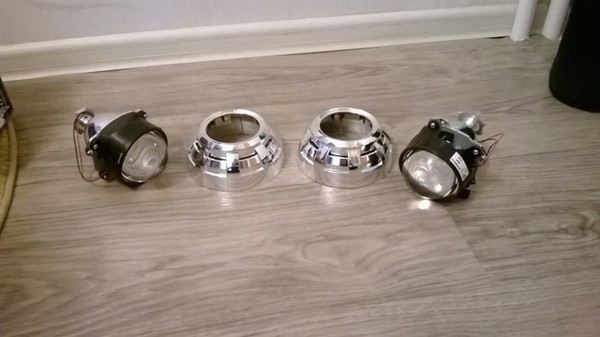

Заказал би-линзы Morimoto, диаметр линзы 76мм (3,0"). Дошли быстро.

0:715

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

1:1222

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

2:1729

Процесс установки:

2:1769

Нам понадобится:

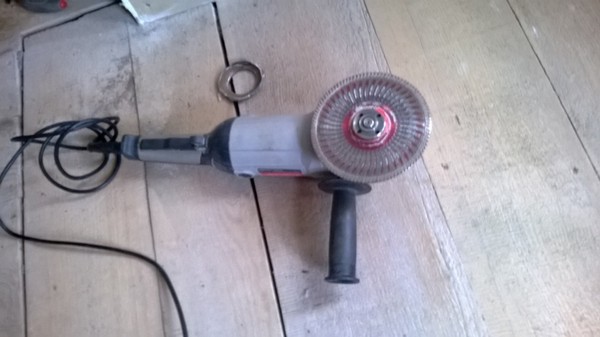

1) Болгарка

2:1824

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

3:2331



2) Круглый напильник
3) Наждачная бумага

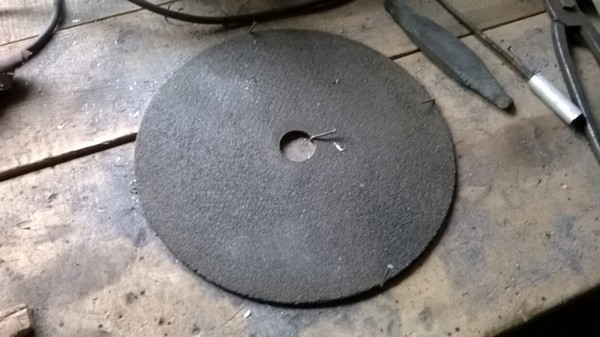

4) Шлифовальный круг.

3:114

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

4:621

5) Штангенциркуль
6) Маркер.
7) дрель со сверлом 3 мм
8) 8 болтов и гаек.

4:748

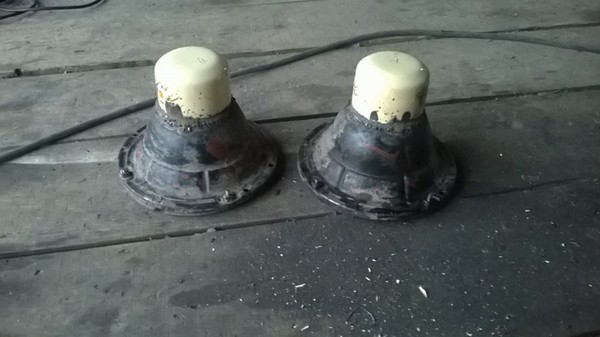

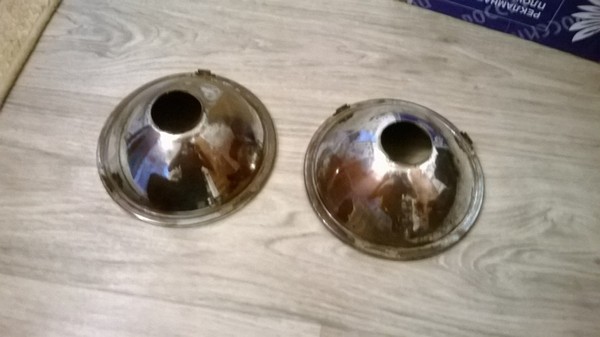

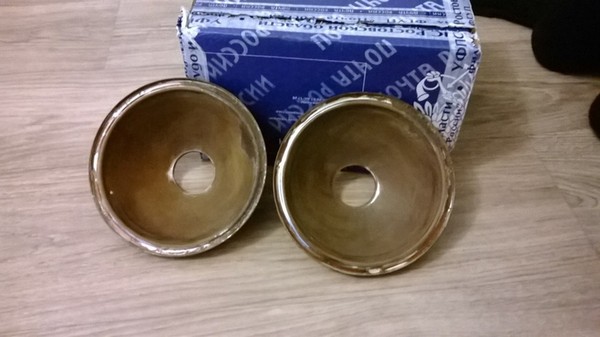

1)Нашел старые фары от газика, демонтировал стекла и заказал новые прозрачные из поликарбоната.

4:926

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

5:1433

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

6:1940

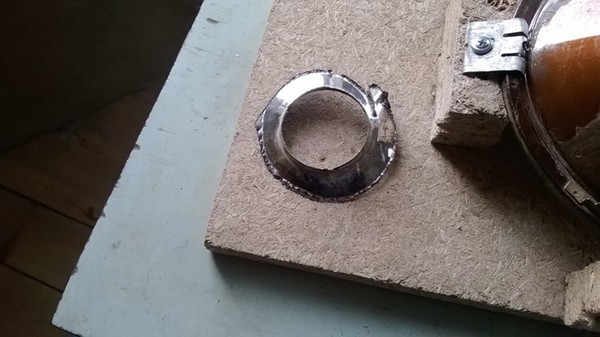

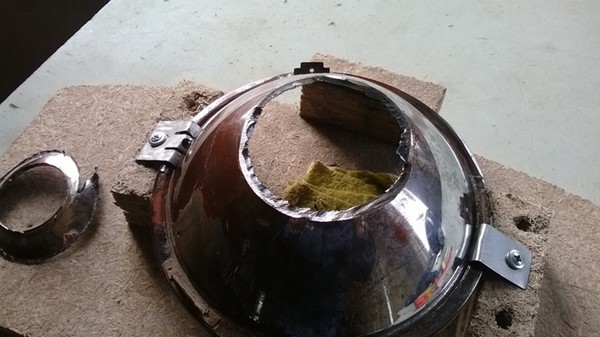

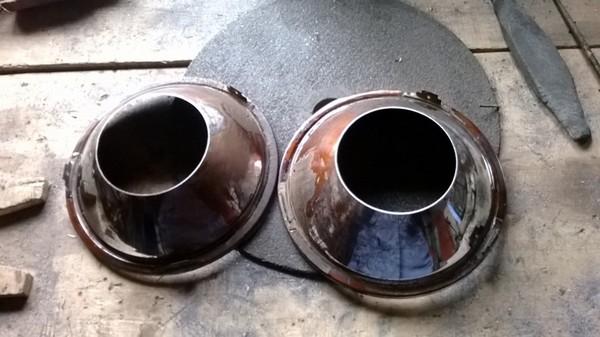

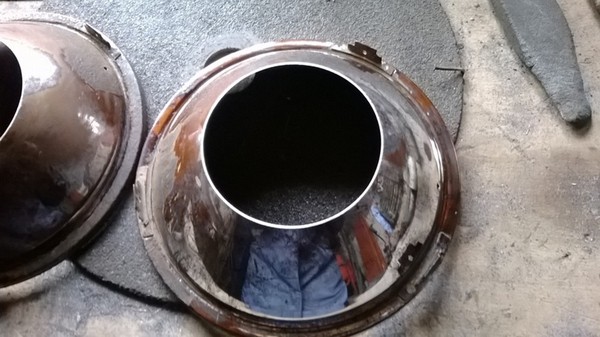

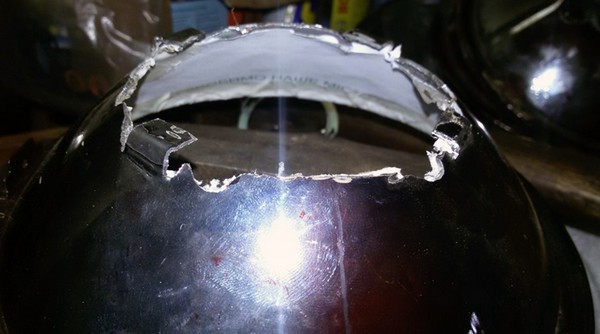

Отмерил внешний диаметр корпуса линзы 82 мм, отметил на фарах и отрезал болгаркой

6:2091



Установка биксеноновых линз Morimoto LX MINI H1 G8 3

7:506

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

8:1013

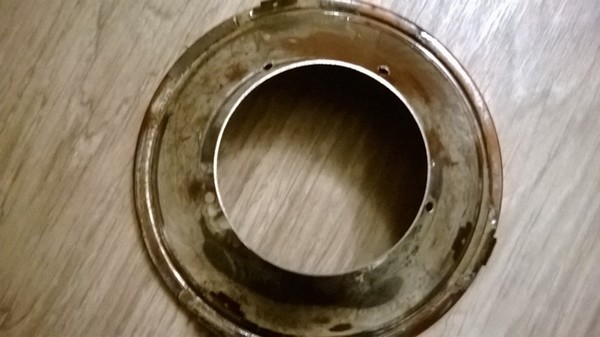

Далее выровняв плоскость на наждаке и шлифовальном круге, зачистил напильником и наждачной бумагой.

8:1201

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

9:1708

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

10:2215

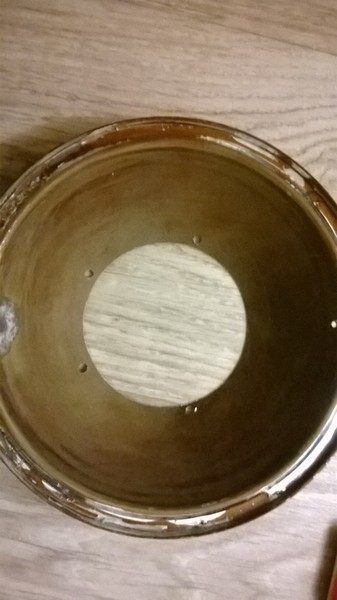

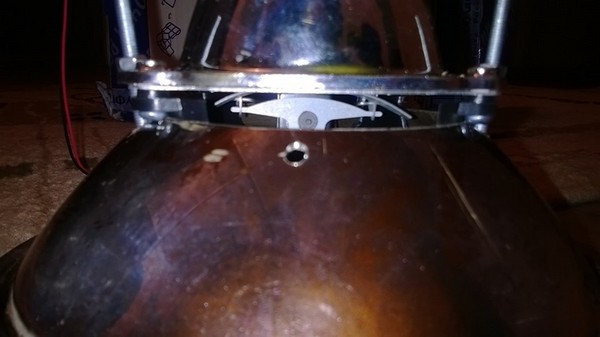

2) Установив линзу в фару начал думать над креплением. Определив верх и низ фары расположил линзу в правильном положении и просверлил 4 отверстия параллельно отверстия в линзе.

10:324

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

11:831

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

12:1338

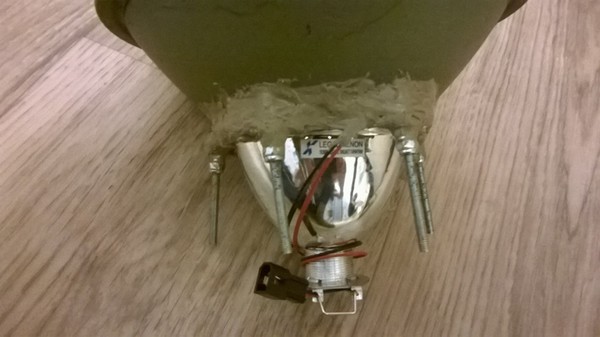

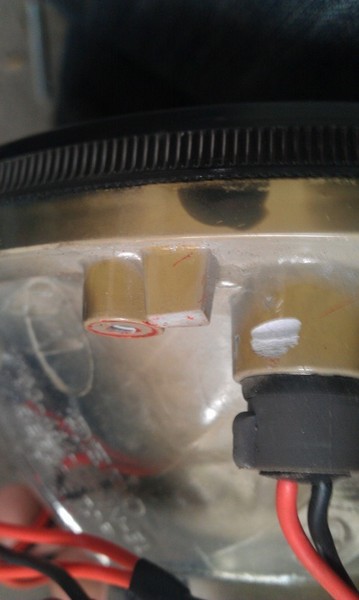

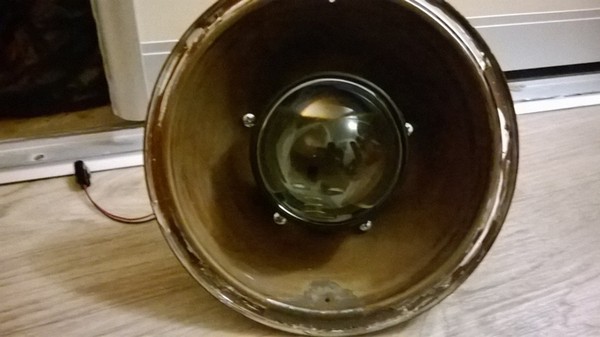

Закрепил болтиками линзу в фару.

12:1401

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

13:1908

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

14:2415

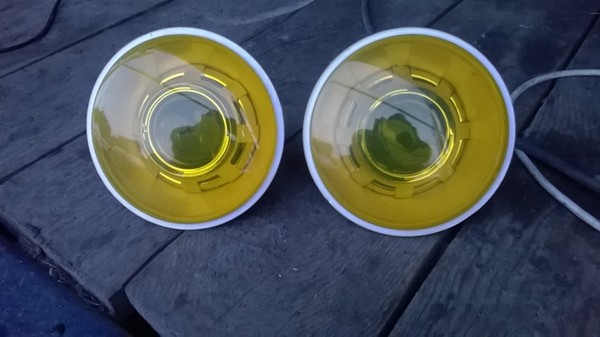

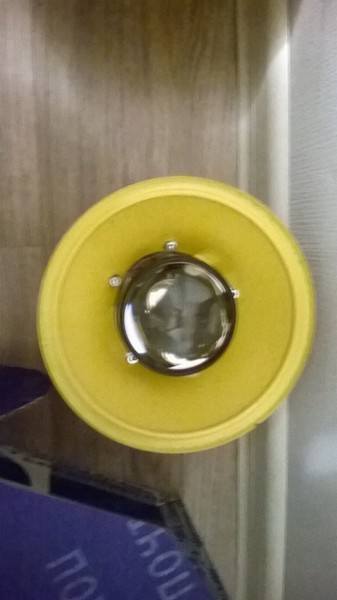

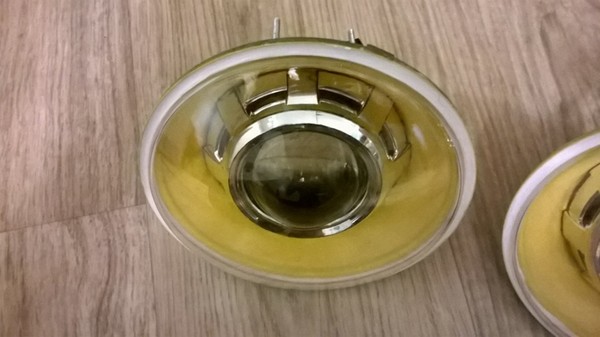

3) Далее будет установлено стекло и бленды, покраска и герметизация фары.

14:135

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

15:642

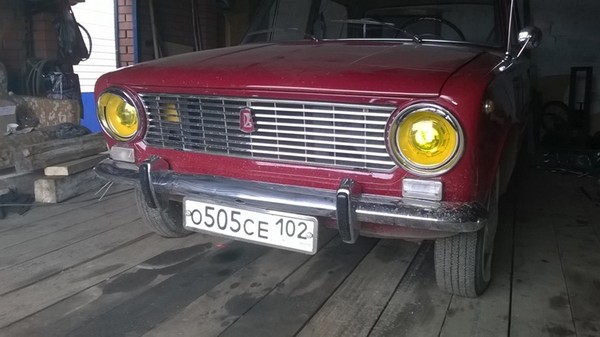

Просто выложу фотографии, будут вопросы спрашивайте.

15:743

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

16:1250

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

17:1757

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

18:2264



Установка биксеноновых линз Morimoto LX MINI H1 G8 3

19:506

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

20:1013

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

21:1520

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

22:2027



Установка биксеноновых линз Morimoto LX MINI H1 G8 3

23:506

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

24:1013

Установка биксеноновых линз Morimoto LX MINI H1 G8 3

25:1520

Козырьки на ободки для фар ваз 2101 своими руками из оргстекла ВАЗ 2101

Козырьки на ободки для фар ваз 2101 орк стекло 80см в длину и 50 в ширину.

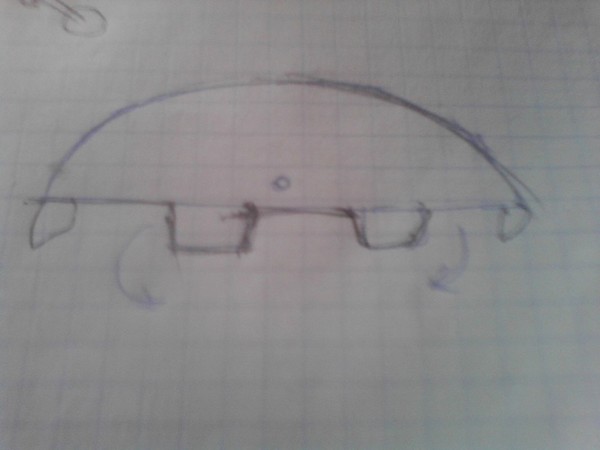

Вот рисунок

25:1801

Козырьки на ободки для фар ваз 2101 своими руками из оргстекла ВАЗ 2101

26:2308

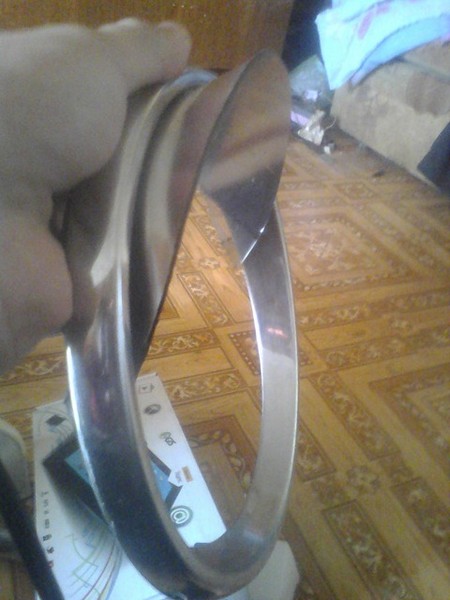

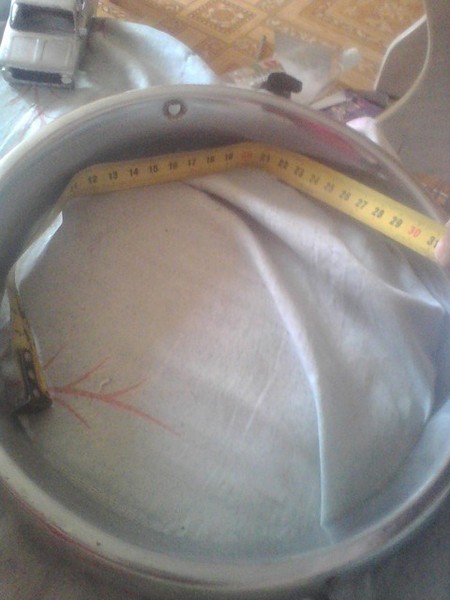

Замеряем

26:19

Козырьки на ободки для фар ваз 2101 своими руками из оргстекла ВАЗ 2101

27:526

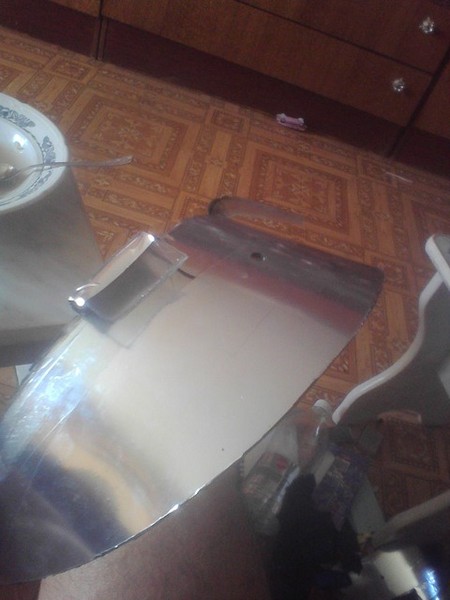

Далее вырезаем как на рисунке
Идём на кухню, включаем газовую плиту, нагреваем, загибаем, прикладываем к ободку и держим, пока не остынет. Затем, зажигалкой загибаем хвостики, что остались.
Вот так

27:889

Козырьки на ободки для фар ваз 2101 своими руками из оргстекла ВАЗ 2101

28:1396

Оклеиваем скотчем хром и делаем отверстие для болта.
Вот что вышло

28:1522

Козырьки на ободки для фар ваз 2101 своими руками из оргстекла ВАЗ 2101

29:2029



Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

Все пишут: мол, подходят оригинальные крепления, только их надо разрезать и натянуть на фару. Пошел на гараж, потыкал фару в горшок, посмотрел и пришел к выводу, что это бред.

29:403

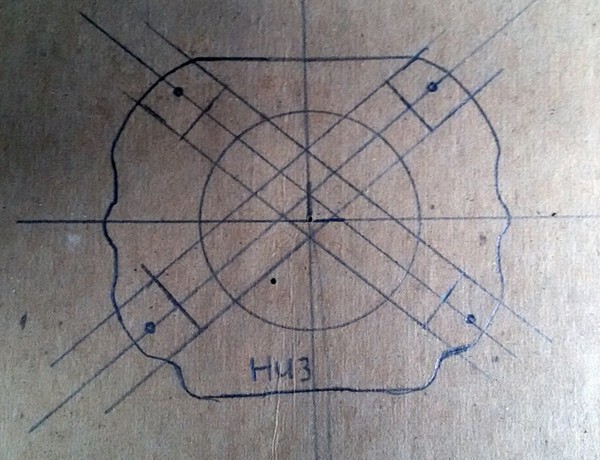

Поэтому, взял картонку и карандаш и начал рисовать свое крепление. В итоге получилась такая штука.

29:586

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

30:1091

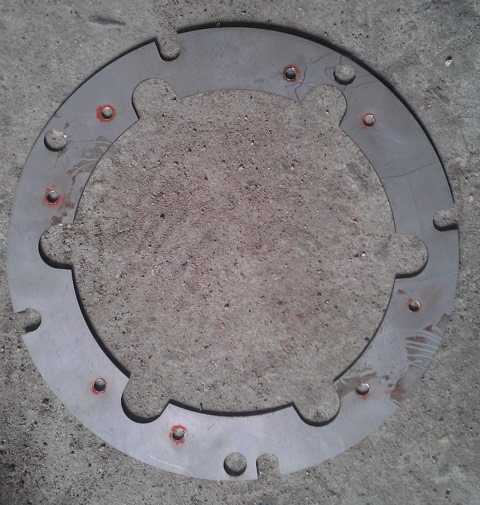

новое крепление фары

30:1133

Поэтому для установки нужно:

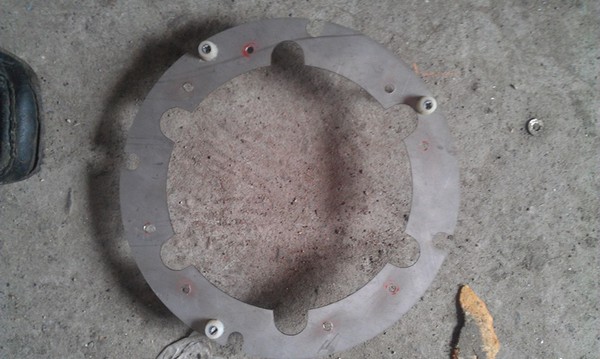

1. Два кольца показанных выше.
(первый прототип я делал сам с помощью напильника и ножовки по металлу, за день легко пилится. Но кривовато подумал я и заказал лазерную резку из нержавейки)
Если надо, чертеж могу скинуть.
2. Регулировочные болты с пластмассками из оригинального крепления гольфо-фары.

30:1737

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

31:2244

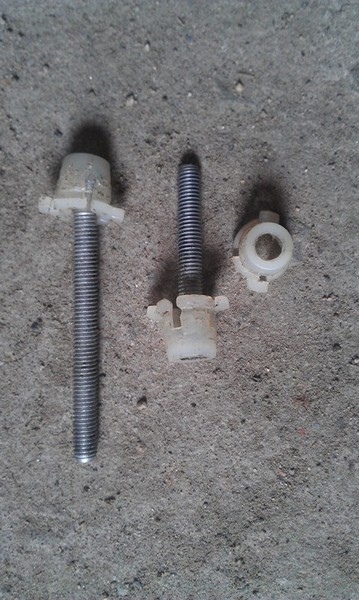

регулировочные болты

31:42

3. Пластмасска в которую вкручивается один из болтов маленькая такая. Потом покажу уже установленную — 2 шт.
4. Копеишные горшки — 2 шт.
5. Болт (вроде М6 см. текст ниже) желательно под ключик, длинный — 2 шт.
6. Стандартный саморезик от гольфо-фар — 12 шт.

31:499

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

32:1006

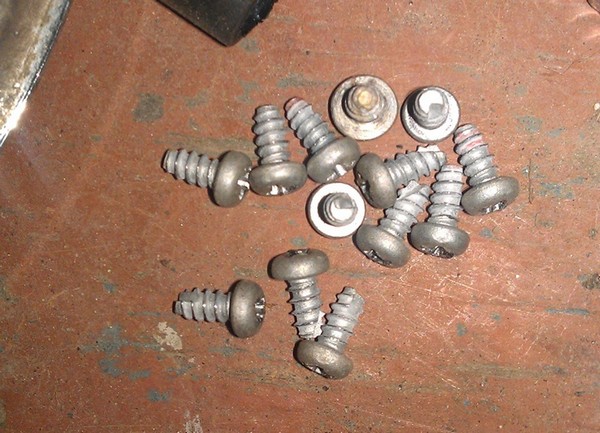

саморезы

32:1026

На фото один лишний.
7. Ну и собственно гольфо-фары — 2 шт.

32:1133

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

33:1638

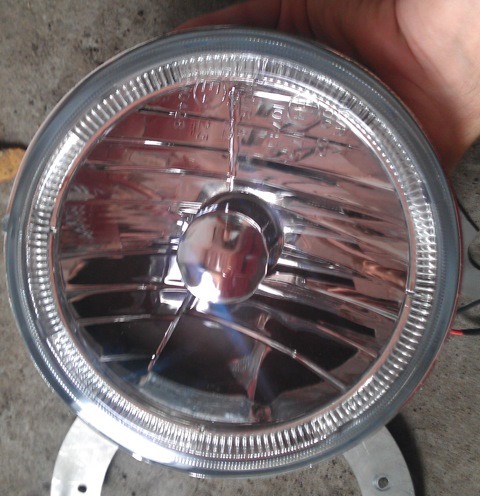

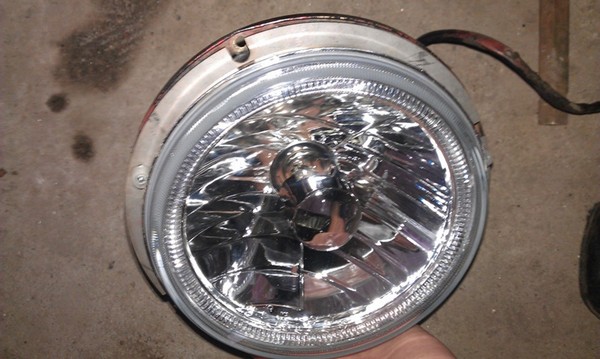

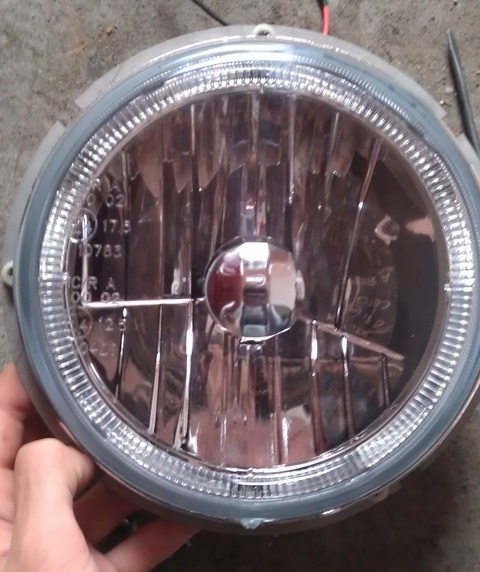

фары Golf 2 с прозрачными стеклами

33:1700

Установка:

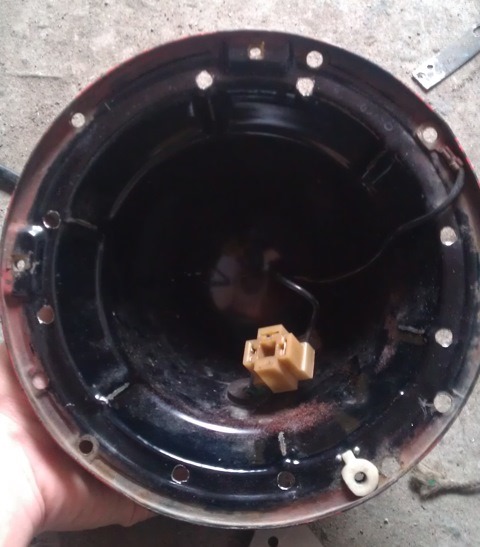

1. Снимаем горшки с машины и полностью разбираем их. Выкидываем сток фары, замки от них, пружинку, в общем, - все. Должен остаться один горшок.

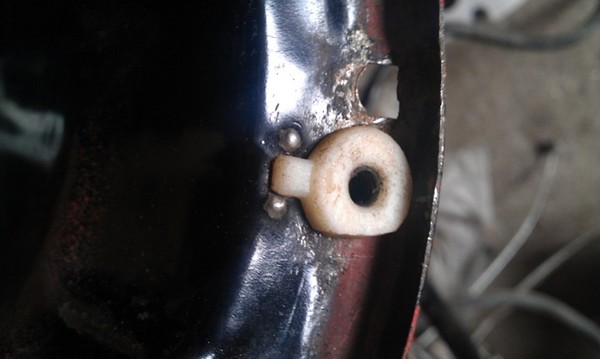

Чтобы установить фару, нужно, как минимум, три точки опоры. Две в горшке уже есть, а третьей была пружинка, но т.к. мы ее выкинули нужно ее заменить.
На краюшке горшка сверлим отверстие там, где примерно должна быть пружина (недалеко от отверстия крепления). Дорабатываем его напильником чтобы влезла белая пластмаска. Подрезаем ее, фиксируем с помощью двух углублений, сделанных керном.
Смотрите фото, думаю на них станет все понятно.

33:2771



Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

34:506

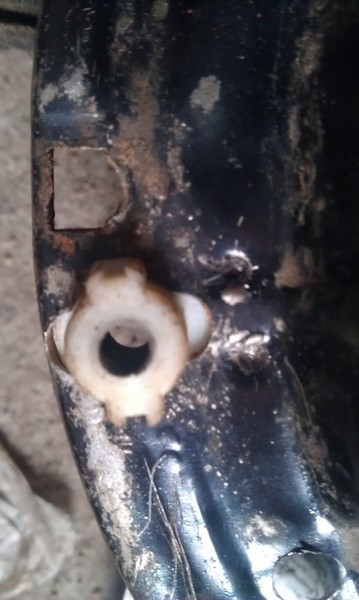

новая точка опоры

34:542

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

35:1049

с обратной стороны

35:1087

Вот что должно получится.

35:1137

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

36:1642

итог

36:1654

2. Как вы могли заметить на фото не хватает одного регулировочного болта, а только пластмасска от него. Все правильно. Т.к. этого болта вообще нет. Его нужно сделать.
Итак берем болт с такой же резьбой как на остальных (если на глаз, то М6, но не уверен). Длина по вкусу. С головкой либо под отвертку, либо под ключ.
Лучше с головкой под ключ.
Далее вынимаем имеющийся болт из пластмасски и смотрим на него.

36:2385



Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

37:504

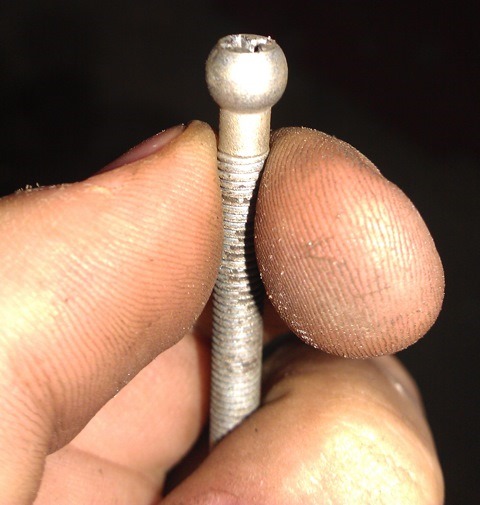

регулировочный болт

37:545

Как видите — шарик.
Вот и нам нужно сделать из нашего болта — шарик.

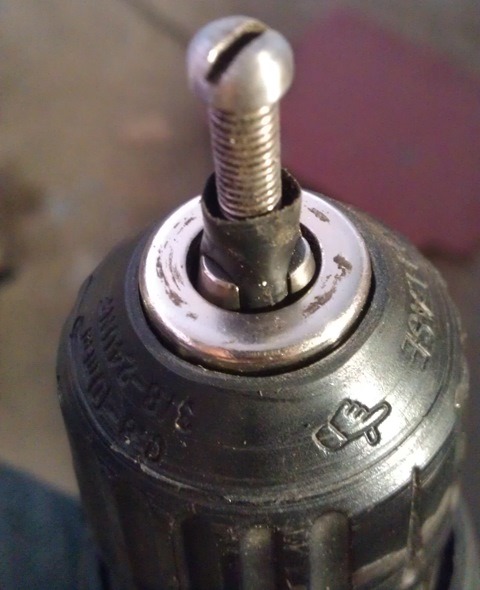

Аккуратно зажимаем наш болт в дрель и берем напильник с наждаком. Несколько минут и все готово.

37:848

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

38:1353

новый болт

38:1376

Получится некая полусфера. Но ее достаточно. И да, если брали болт под ключик, то надо пропил под отвертку сделать. На фото уже пропиленный.
Вставляем новый болт в пластмасску и смотрим что бы он нормально крутился там и не выпадал сам.

38:1807

3. Подгоняем фару.
На фаре с обратной стороны есть некие отливы — замочки. Что бы неправильное крепление не поставили случайно. Нам они не нужны. Избавляемся от них напильником.
Их три штуки.

38:2158



Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

39:506

выглядят вот так (здесь уже спиленный)

39:579

4. Все готово для сборки.
Итак берем кольцо. В нем уже предусмотрены дырки для болтов. Нужно их туда только запихать. Пихать лучше раздельно. Сначала пластмасски, потом в них слегка забить болты.
Должно получится вот так

39:982

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

40:1489

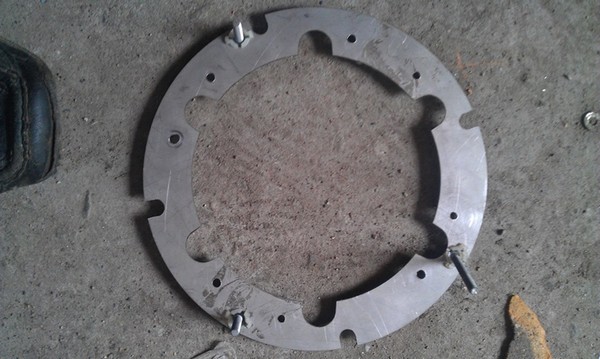

собранное кольцо

40:1524

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

41:2031



с другой стороны

41:33

5. Прикручиваем готовое кольцо к фаре.
Ну тут думаю все понятно. Только фото.

41:175

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

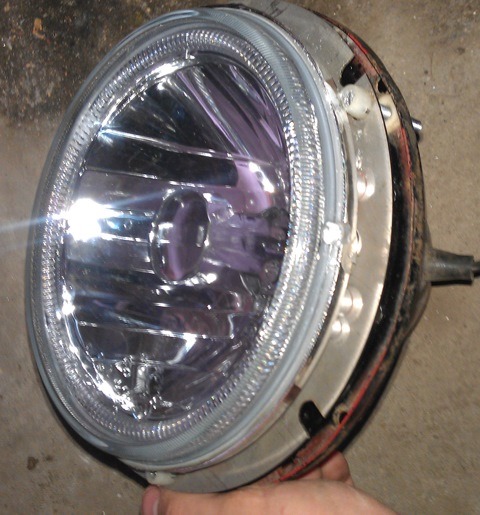

42:682

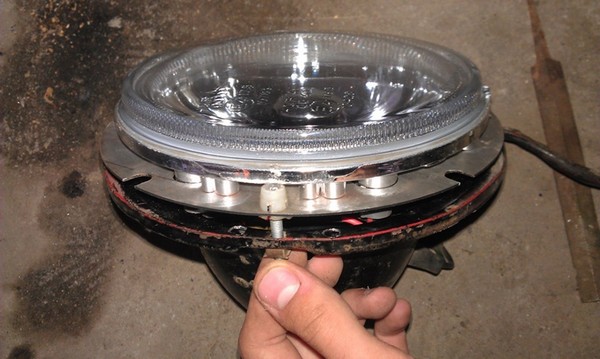

в сборе с фарой

42:713

Как видите болты как раз немного выступают за пределы фары.

42:825

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

43:1330

регулировать фару можно

43:1378

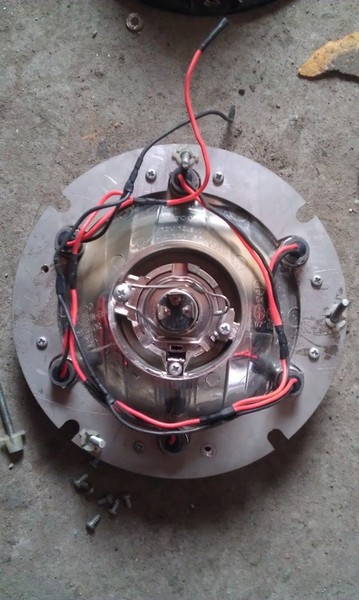

6. Вкручиваем это дело в горшок. Предварительно подключив провода лампочки и ангельского глаза.

43:1556

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

44:2063



Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

45:506

Установка фар VW Golf 2 в штатные горшки ВАЗ 2101

46:1011

7. Для установки горшка на место, нужно будет подрезать корпус машины, там, где появился новый болт. Я думаю, понятно. И так же нужно подрезать уплотнительную резинку.

46:1315

Устанавливаем так
Снимаем верхнее крепление ободка фар.
Запихиваем горшок
Прикручиваем его
Верхним болтом утапливаем фару до максимума
Прикручиваем крепление ободка
Отпускаем фару
Регулируем
Ставим ободок
А теперь, вы меня спросите: А как поменять лампочку не нарушая регулировки фары?
Ответ — Никак. Зато сидит крепко и пилить фару практически не пришлось.

46:1989

Это старая версия без особого ковыряния в фаре. Сейчас все давно переделано, в фарах стоят линзы.

46:2169



Регулировка фар ВАЗ 2101 (21011,21013)

Регулировка фар ВАЗ 2101 (21011,21013)

47:567

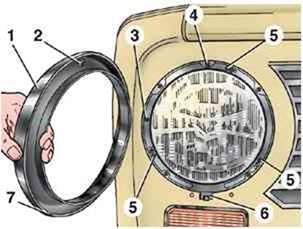

1 – облицовочный ободок; 2 – винт крепления облицовочного ободка; 3 – винт регулировки пучка света в горизонтальном направлении; 4 – винт регулировки пучка света в вертикальном направлении; 5 – винты крепления оптики; 6 – кронштейн крепления ободка; 7 – продолговатое отверстие под кронштейн 6.

47:1107

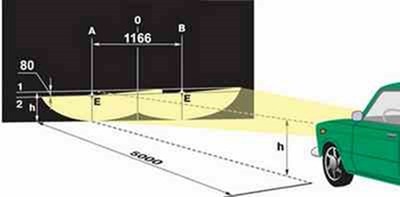

Ниже приведена схема регулировки света передних фар автомобиля ВАЗ. Для чего нужно проводить регулировку света фар. Во-первых, что бы хорошо освещалась дорога, а во-вторых, чтобы не слепить водителя, который двигается вам на встречу. Высоко поднятые передние фары, очень раздражают водителей встречного транспорта, если бы вы знали сколько хороших слов льется из их уст при видя такого.

47:1816

Для регулировки передних фар нужно вращать винты № 3 и 4, они поворачивают оптику фары по горизонтали и вертикале.

47:2027



Порядок выполнения регулировки света передних фар

47:98

1. Установите полностью заправленный и снаряженный автомобиль на ровной горизонтальной площадке в 5 м от гладкой стены, перпендикулярно ей, в место стены можно применить лист фанеры если найдете, размером 2х1 м, положите груз на сиденье водителя (75 кг). Перед разметкой схемы регулировки света фар на вашем экране, проверьте, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок ходовой части.

47:923

2. Начертите на экране схему регулировки света фар, для начала вертикальные линии: осевую 0 и линии А и В, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 80 мм линию 2 центров световых пятен.

47:1576

3. Снимите ободки фар и включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отключите ее провод), а затем для левой (правая закрыта) отрегулируйте винтами 3 и 4 световые пучки фар.

47:1982

4. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, как показано на схеме регулировки света фар, а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

47:2410



5. Проверьте, включается ли дальний свет фар если все в норме выключите фары и установите хромированные ободки.

47:205

Регулировка фар ВАЗ 2101 (21011,21013)

48:710

Би-ксеноновые линзы на ВАЗ 2101

Давно хотел себе поставить линзы, то времени нет, то и еще что-то.

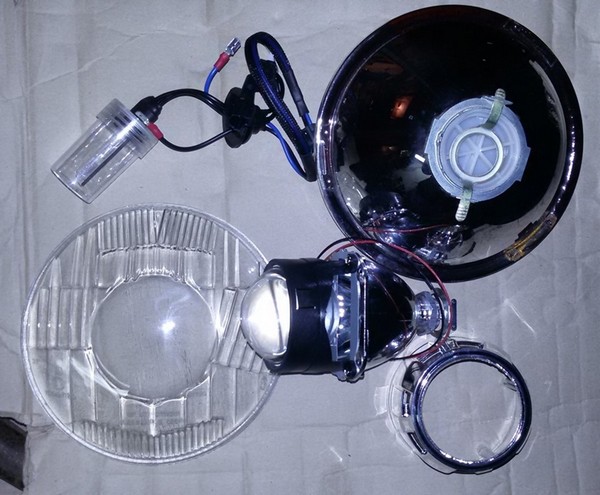

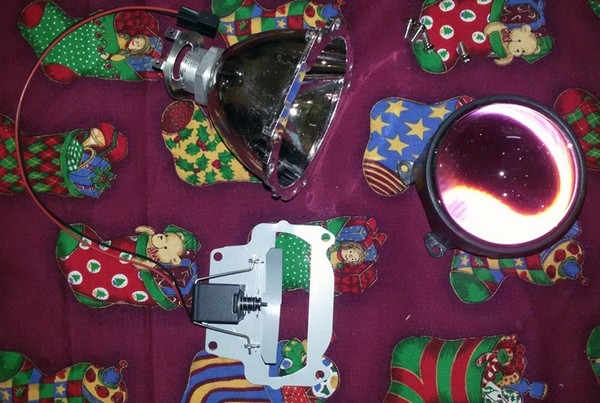

Собрал такой набор, фото на одну сторону

48:967

Би-ксеноновые линзы на ВАЗ 2101

49:1474

За донора были взяты фары с ваз 2101, еще самые первые
Берем фару и снимаем стекло, на удивление оно снялось легко, и обклеиваем его, чтоб не поцарапать отражатель

49:1770

Би-ксеноновые линзы на ВАЗ 2101

50:2275

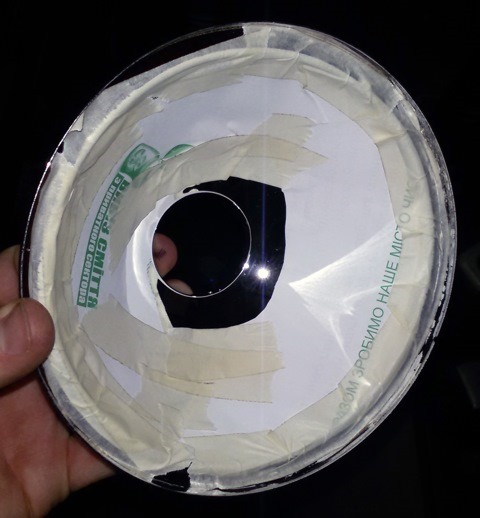

Оклеиваем отражатель

50:42

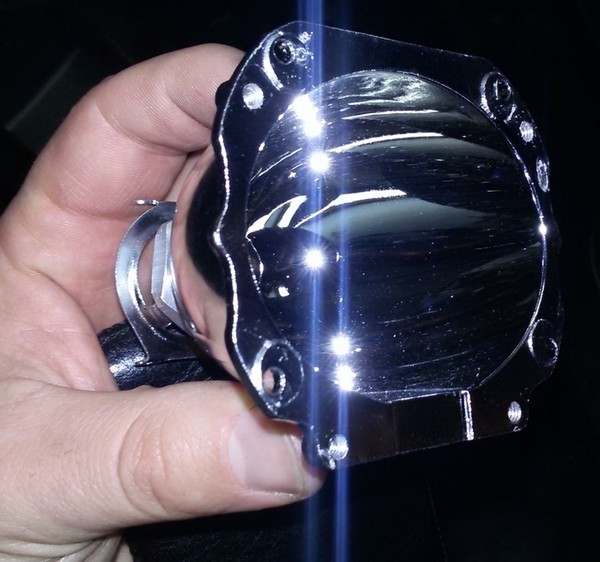

Из разобранной линзы

50:84

Би-ксеноновые линзы на ВАЗ 2101

51:591

Линза

51:605

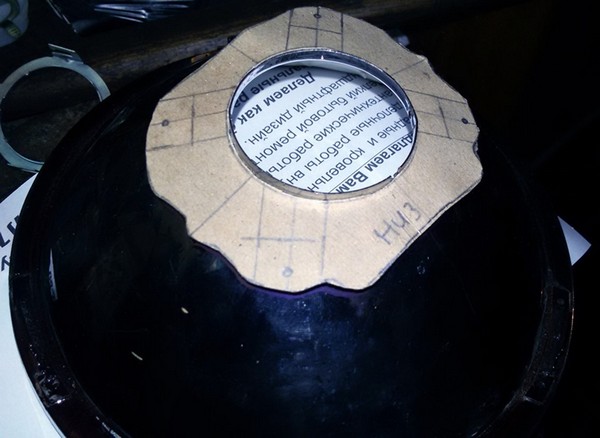

Делаем такой шаблончик

51:651

Би-ксеноновые линзы на ВАЗ 2101

52:1158

Шаблон

52:1174

и по нему вырезаем отражатель.

52:1233

Би-ксеноновые линзы на ВАЗ 2101

53:1740

Би-ксеноновые линзы на ВАЗ 2101

54:2247

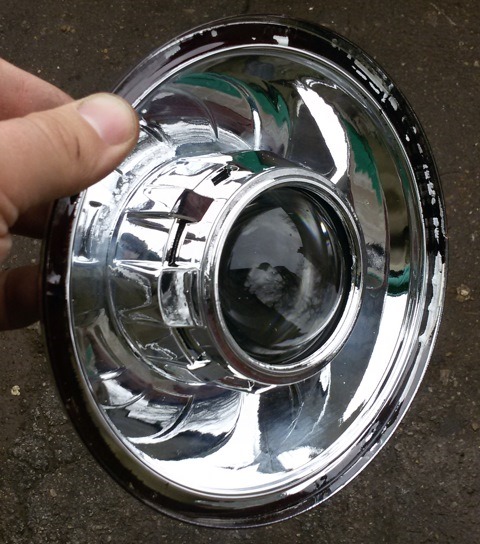

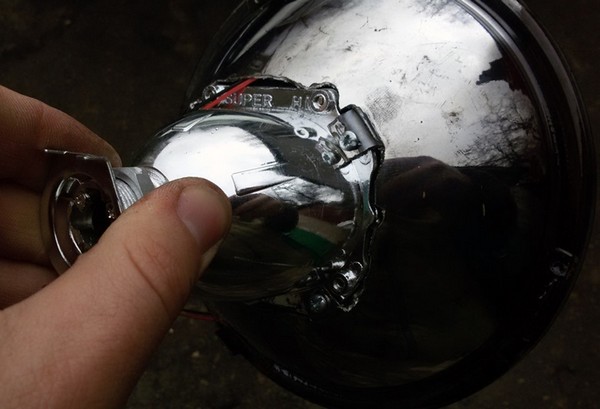

Примеряем и крепим линзу

54:48

Би-ксеноновые линзы на ВАЗ 2101

55:555

Би-ксеноновые линзы на ВАЗ 2101

56:1060

крепим

56:1076

Далее вопрос стал как сделать габариты - ангельские глазки с масками дорогие и не надежные. Было принято решение сделать так: разбираем линзу

56:1338

Би-ксеноновые линзы на ВАЗ 2101

57:1845

Разобранная линза

57:1882

и из внутренней части вклеиваем ленту

57:1955

Би-ксеноновые линзы на ВАЗ 2101

58:2462

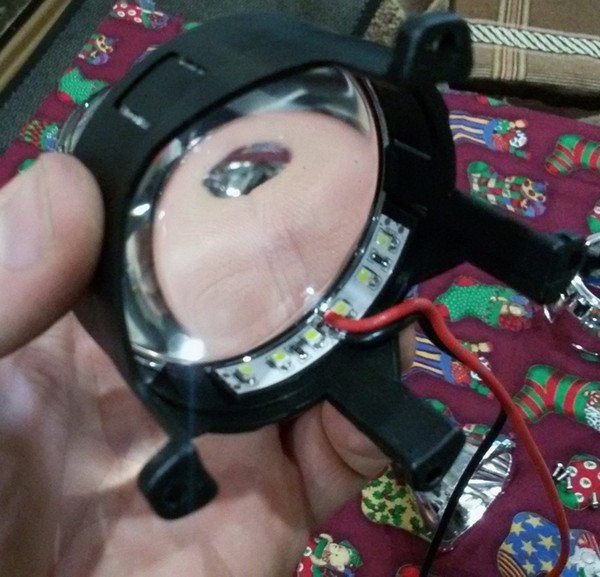

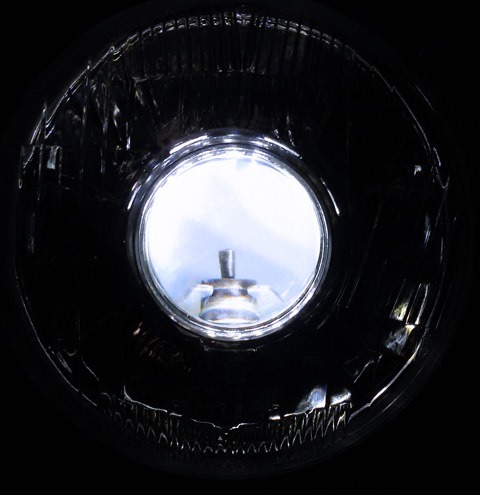

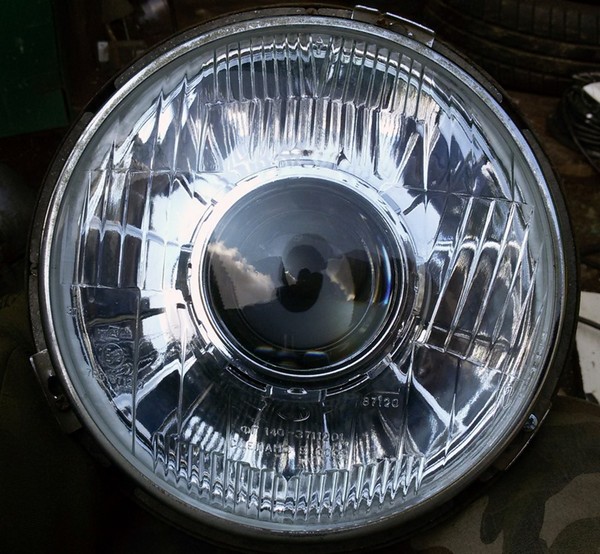

Собираем обратно линзу и смотрим что получилось

58:91

Би-ксеноновые линзы на ВАЗ 2101

59:596

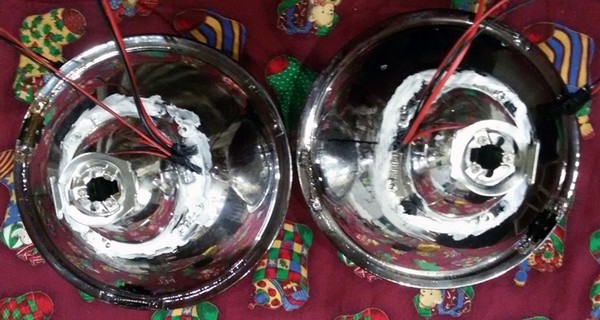

После сборки садим стекло на герметик и замазываем все остальное.

59:720

Би-ксеноновые линзы на ВАЗ 2101

60:1227

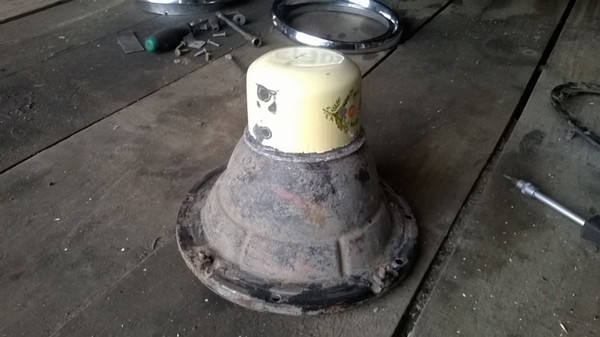

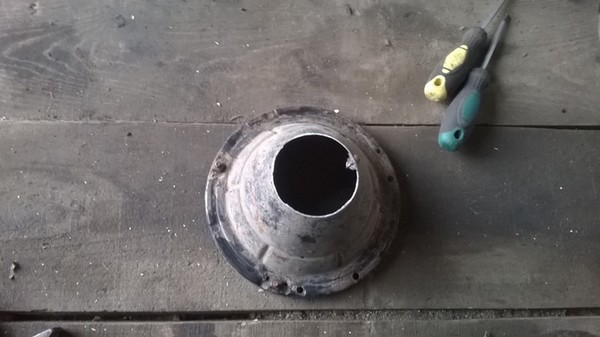

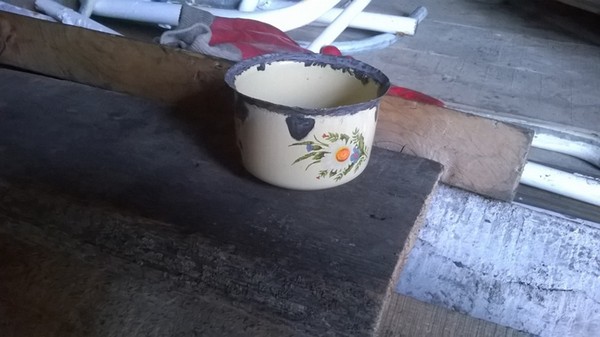

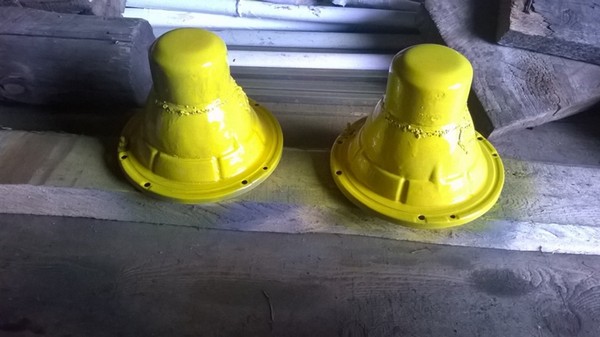

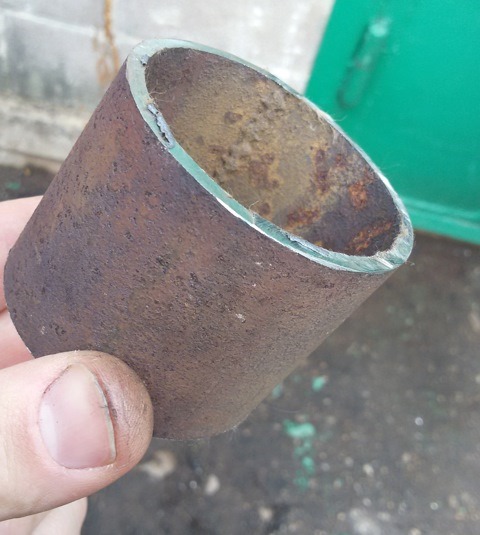

Переходим к горшку фары, надо его немного удлинить. Была взята труба наружным диаметром 60 мм и высотой 50 мм

60:1425

Би-ксеноновые линзы на ВАЗ 2101

61:1930

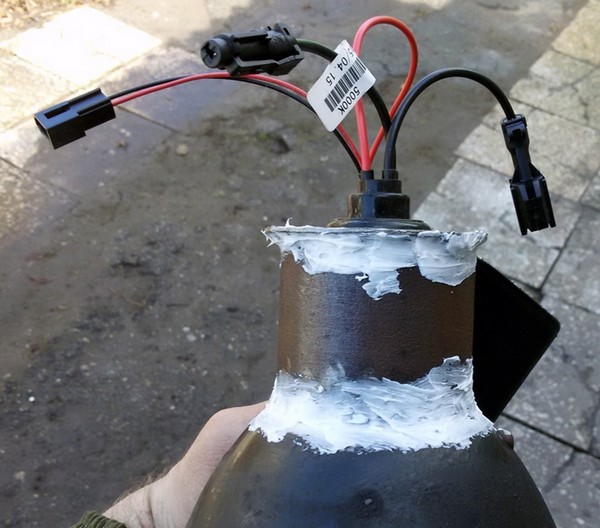

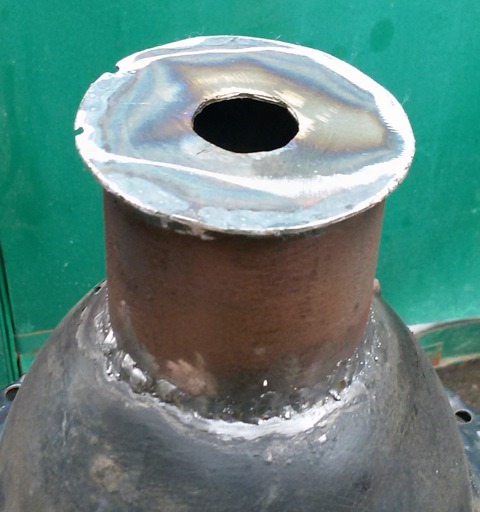

Привариваем сверху трубы пластину, диаметром 70мм. В ней делаем отверстие 23мм под резинку. Привариваем это дело к горшку. Сварной шов замазываем герметиком.

61:2218



Би-ксеноновые линзы на ВАЗ 2101

62:504

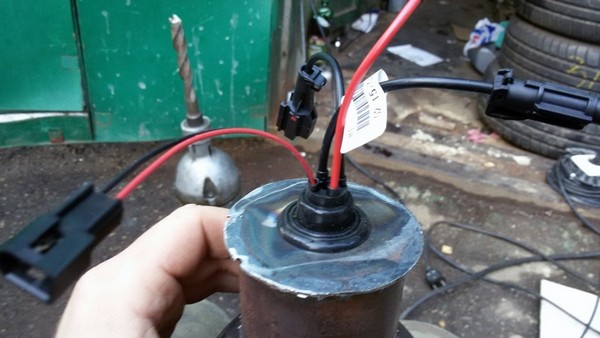

Вставляем фару, заводим провода и крепим к горшку

62:598

Би-ксеноновые линзы на ВАЗ 2101

63:1105

Би-ксеноновые линзы на ВАЗ 2101

64:1612

Би-ксеноновые линзы на ВАЗ 2101

65:2119

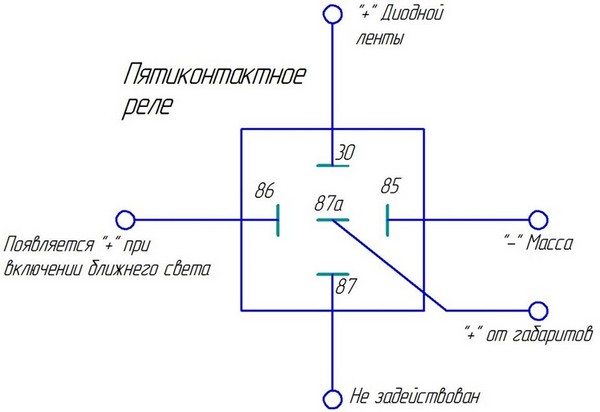

Габариты были подключены следующим образом

65:83

Би-ксеноновые линзы на ВАЗ 2101

66:590

Подключение габаритов

66:637

Сделал это для того чтобы при включении ближнего света лента габаритов тухла

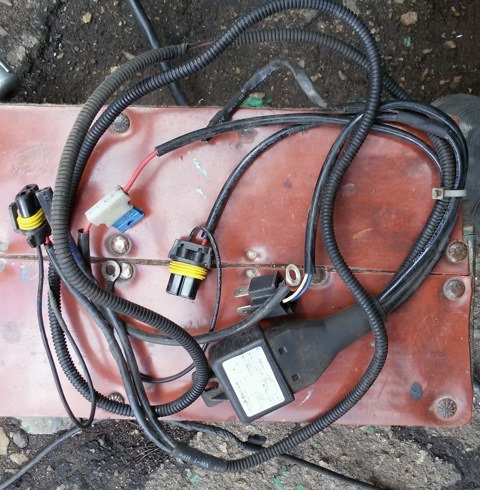

Кидаем проводку для биксенона, она у меня уже была

66:875

Би-ксеноновые линзы на ВАЗ 2101

67:1380

Проводка

67:1400

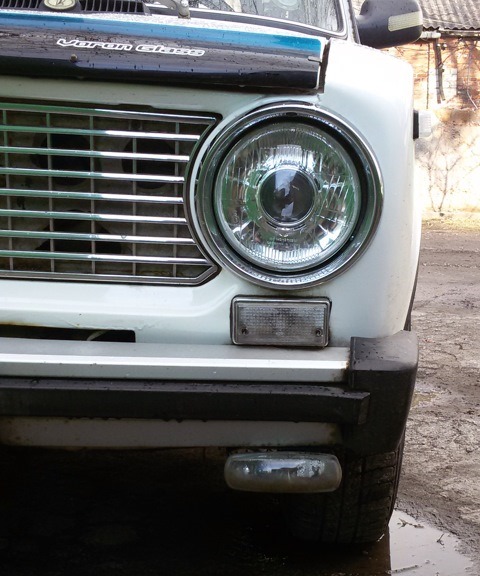

Все собираем, регулируем и радуемся проделанной работе, так как это очень хорошее дело!

67:1563

Би-ксеноновые линзы на ВАЗ 2101

68:2068



https://www.drive2.ru/l/3105071/, https://www.drive2.ru/l/6069485/, https://www.drive2.ru/l/3521153/, https://www.drive2.ru/l/5396184/, https://www.drive2.ru/l/5012718/, https://www.drive2.ru/l/6227688/
