Электронная педаль акселератора для Лады Приора

Было\стало

С введением норм токсичности Евро-4 от производителей автомобилей потребовалось еще более «зажать» систему по токсичности выбросов, но имеющиеся программные методы уже исчерпали свои возможности. Электронике оставалось неподвластно наполнение цилиндров воздухом, которое всецело зависело только от водителя, системе же приходилось судорожно подстраиваться и пытаться сгладить негативный эффект от его, не всегда правильных действий. Так на свет появился электронный дроссель, с его помощью решены многие задачи, главная из которых это получение полного контроля за наполнением цилиндров воздухом.

На автомобилях с карбюраторными двигателями водитель, нажимая на педаль акселератора, практически управляет процессом подачи топливовоздушной смеси в цилиндры двигателя.
Каждое перемещение педали через тросовый или рычажный механический привод пропорционально передается на дроссельную заслонку карбюратора. Поворот дроссельной заслонки вокруг своей оси вызывает изменение проходного сечения диффузора. Изменение проходного сечения приводит к изменению скорости и объема воздушного потока, проходящего через диффузор.
От скорости и объема воздушного потока непосредственно зависит количество топлива, поступающего через распылители карбюратора, а значит, и состав топливовоздушной смеси, попадающей в цилиндры двигателя.
С появлением систем непосредственного впрыска топлива управление процессом смесеобразования было передано электронике. За водителем осталась только одна функция – управление положением дроссельной заслонки, а значит, и управление наполнением цилиндров. Электроника, основываясь на положении дроссельной заслонки и количестве поступающего воздуха, управляет моментом зажигания и количеством топлива, подающегося в цилиндры.

При этом электроника учитывает целый набор параметров: обороты двигателя, температуру, состав выхлопных газов, показания датчика детонации.
Не имея возможности управлять наполнением цилиндров, электроника не всегда способна обеспечить оптимальный крутящий момент двигателя, соответствующий положению педали, заданному водителем.
На переходных режимах, особенно при быстром открытии дроссельной заслонки, приходится увеличивать количество топлива, чтобы обеспечить заданный состав смеси при увеличении воздушного потока. Естественно, увеличивается и количество вредных веществ в выхлопных газах. Смысл электронной педали газа не в том, чтобы избавиться от механической связи педали и дроссельной заслонки, заменив ее электрической. Датчик на педали посылает в электронную систему управления двигателем (ЭСУД) только сигнал о положении педали.
ЭСУД рассчитывает оптимальный крутящий момент двигателя, соответствующий положению педали, и реализует его. Электроника сама меняет положение дроссельной заслонки, управляя наполнением цилиндров, устанавливает нужный момент зажигания, регулирует количество топлива. Естественно, при этом учитываются внешние факторы – скорость, обороты двигателя, температура – и заданные ограничения по составу выхлопных газов.
Двигатель всегда работает в оптимальном режиме. Результат – снижение расхода топлива и уменьшение выброса вредных веществ. Электронная педаль позволяет обеспечить токсичность в соответствии с жесткими нормами «Евро-4» и «Евро-5», чего не всегда можно достичь при механическом приводе дроссельной заслонки. Улучшаются и пусковые характеристики двигателя при холодном пуске.

Многие водители, уже знакомые с электронной педалью, жалуются на задержку, особенно при резком нажатии на педаль газа. На самом деле никакой задержки нет. Электроника реагирует на перемещение педали мгновенно. Но набор оборотов происходит плавно, без рывка. Вот это плавное нарастание оборотов и воспринимается, как задержка.
Скорость набора оборотов зависит от калибровок ЭСУД конкретной модели автомобиля. На разных автомобилях она разная.

С появлением в 2010-м году модификаций E-GAS (система с электронной педалью) расширился список оригинальных датчиков и исполнительных механизмов (в низу список), применяемых на автомобилях ВАЗ и работающих с новыми контроллерами M74 и Bosch M17.9.7.

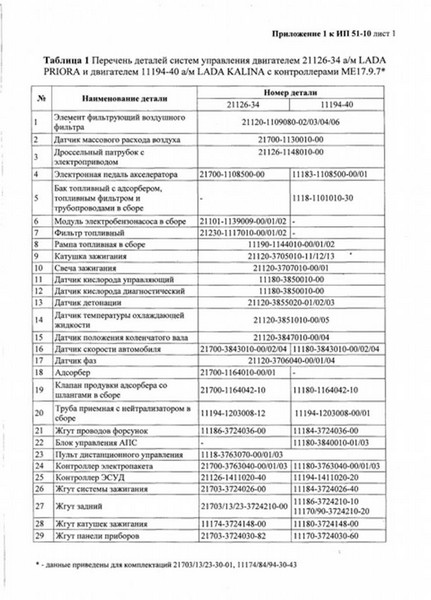

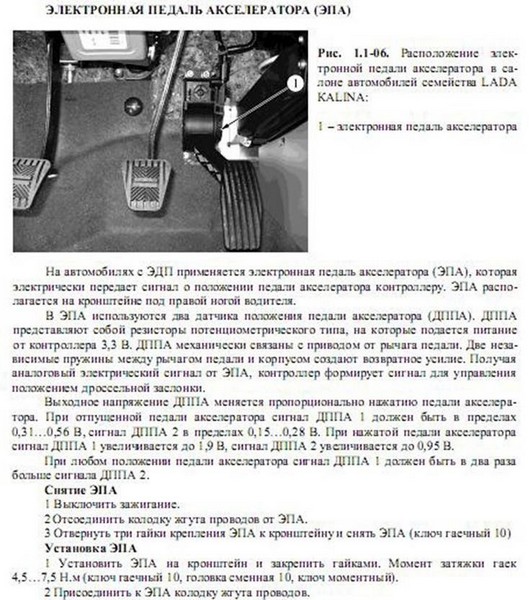

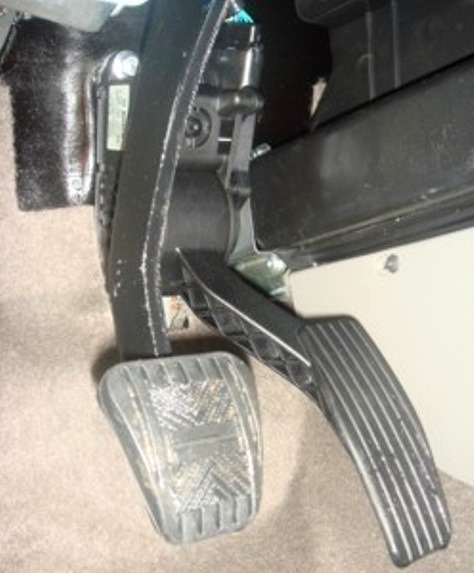

В первую очередь это, конечно, собственно электронный (без использования троса) узел педали акселератора (МПА) расположенный на кронштейне у правой ноги водителя, который представляет собой два независимых датчика положения педали, передающие контроллеру информацию о текущем положении педали газа (акселератора).

В МПА используется датчик положения с двумя потенциометрами, имеющими самостоятельное питание от контроллера 3,3 В и привод от рычага педали. Две независимые пружины между рычагом педали и корпусом создают возвратное усилие. Получая аналоговый электрический сигнал от МПА, контроллер формирует сигнал для управления положением дроссельной заслонки.

Оба датчика, для исключения взаимовлияния друг на друга, запитываются раздельно, от разных выводов контроллера, калиброванным напряжением 3.3V. Т.к к достоверности данного сигнала предъявляются особые требования, контроллер осуществляет постоянный мониторинг датчиков и, при малейших отклонениях в питании или рассогласовании выходных сигналов выставляет ошибки (Р2122-Р2123, Р2127-Р2128, Р2138).

Получив аналоговый сигнал от модуля электронной педали акселлератора (МПА) контроллер формирует сигналы для управления дроссельной заслонкой.

Многие для "прыти" ставят "Шпору" или аналоги, но суть одна - "он лишь изменяет сигнал от датчика положения дроссельной заслонки", "Пользы от него немного: только субъективное улучшение тяговитости при частичных нагрузках. На самом деле схожего эффекта водитель может добиться, если будет решительнее обращаться с правой педалью. Одним словом, это устройство для тех, кому лень давить на газ".

Автовладельцы пытаются бороться с явлением удушения двигателя, устанавливая в цепь датчиков педали дросселя некие устройства с громкими названиями – Усилитель педали газа, Электронный корректор дроссельной заслонки, Pedal Booster, Jetter и т.д. и т.п. Эти устройства подменяют сигнал с датчиков педали на более высокий потенциал напряжения. Например, нажав педаль на 20%, имеем выходное напряжение с датчика (в действительности датчиков два – для надежности) 2 вольта, но устройство подменит сигнал на 3 вольта и ЭБУ подумает, что педаль нажата на 40% и подав большую дозу топлива и выдав разрешение на больший крутящий момент. Этого же эффекта можно добиться и простым нажатием педали на большую часть ее хода. Данные устройства, как бы увеличивают чувствительность педали и не более того. Но ограничение момента никуда не денется, заслонка будет открываться так же медленно и плавно, в зависимости от заложенного алгоритма программного обеспечения. В этом заключается некоторое лукавство производителей данных устройств.

Электронная педаль
Автор: Александр Смирнов 25.02.2011
С января этого года автомобили LADA начали комплектовать электронной педалью акселератора. Хорошо это или плохо? На сегодня такой электронной педалью комплектуются почти все импортные автомобили, в первую очередь те, которые соответствуют требованиям «Евро-4» и «Евро-5» по токсичности отработавших газов.
На автомобилях с карбюраторными двигателями водитель, нажимая на педаль акселератора, практически управляет процессом подачи топливовоздушной смеси в цилиндры двигателя.
Каждое перемещение педали через тросовый или рычажный механический привод пропорционально передается на дроссельную заслонку карбюратора. Поворот дроссельной заслонки вокруг своей оси вызывает изменение проходного сечения диффузора. Изменение проходного сечения приводит к изменению скорости и объема воздушного потока, проходящего через диффузор.
От скорости и объема воздушного потока непосредственно зависит количество топлива, поступающего через распылители карбюратора, а значит, и состав топливовоздушной смеси, попадающей в цилиндры двигателя.
С появлением систем непосредственного впрыска топлива управление процессом смесеобразования было передано электронике. За водителем осталась только одна функция – управление положением дроссельной заслонки, а значит, и управление наполнением цилиндров. Электроника, основываясь на положении дроссельной заслонки и количестве поступающего воздуха, управляет моментом зажигания и количеством топлива, подающегося в цилиндры.
При этом электроника учитывает целый набор параметров: обороты двигателя, температуру, состав выхлопных газов, показания датчика детонации.
Не имея возможности управлять наполнением цилиндров, электроника не всегда способна обеспечить оптимальный крутящий момент двигателя, соответствующий положению педали, заданному водителем.
На переходных режимах, особенно при быстром открытии дроссельной заслонки, приходится увеличивать количество топлива, чтобы обеспечить заданный состав смеси при увеличении воздушного потока. Естественно, увеличивается и количество вредных веществ в выхлопных газах. Смысл электронной педали газа не в том, чтобы избавиться от механической связи педали и дроссельной заслонки, заменив ее электрической. Датчик на педали посылает в электронную систему управления двигателем (ЭСУД) только сигнал о положении педали.
ЭСУД рассчитывает оптимальный крутящий момент двигателя, соответствующий положению педали, и реализует его. Электроника сама меняет положение дроссельной заслонки, управляя наполнением цилиндров, устанавливает нужный момент зажигания, регулирует количество топлива. Естественно, при этом учитываются внешние факторы – скорость, обороты двигателя, температура – и заданные ограничения по составу выхлопных газов.
Двигатель всегда работает в оптимальном режиме. Результат – снижение расхода топлива и уменьшение выброса вредных веществ. Электронная педаль позволяет обеспечить токсичность в соответствии с жесткими нормами «Евро-4» и «Евро-5», чего не всегда можно достичь при механическом приводе дроссельной заслонки. Улучшаются и пусковые характеристики двигателя при холодном пуске.
Многие водители, уже знакомые с электронной педалью, жалуются на задержку, особенно при резком нажатии на педаль газа. Говорят: «Нажимаешь на газ, а двигатель молчит, сразу не набирает обороты».
На самом деле никакой задержки нет. Электроника реагирует на перемещение педали мгновенно.
Но набор оборотов происходит плавно, без рывка. Вот это плавное нарастание оборотов и воспринимается, как задержка.
Скорость набора оборотов зависит от калибровок ЭСУД конкретной модели автомобиля.
На разных автомобилях она разная. Водители некоторых автомобилей говорят о большой задержке, на других – ее почти не замечают. Электронная педаль газа – вещь полезная и нужная, преимущества ее неоспоримы. А к плавному нарастанию оборотов легко привыкнуть – и вы просто перестанете обращать на него внимание.
С ужесточением норм токсичности, у водителей отняли и часть последней возможности — управления тяговым моментом, передав его электронике.

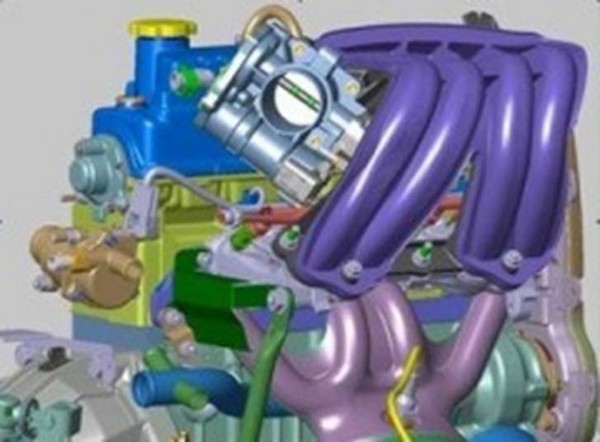

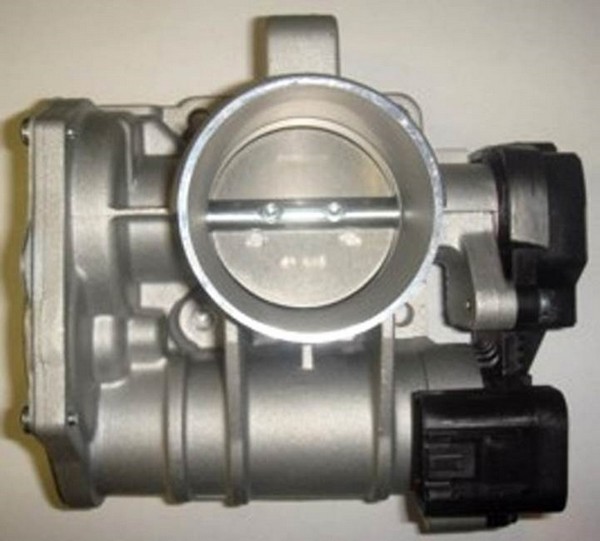

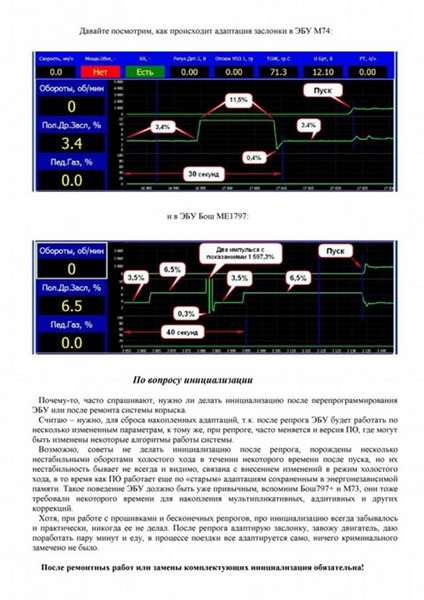

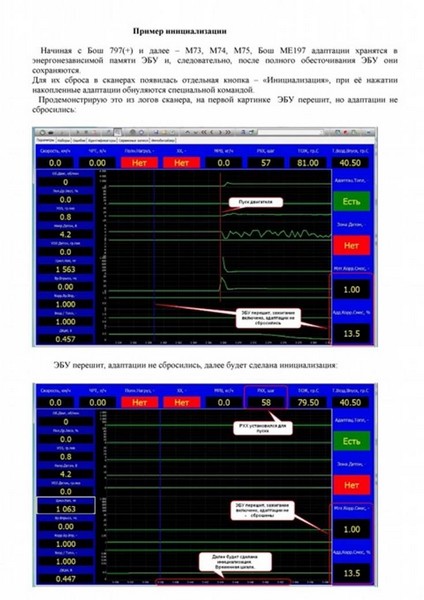

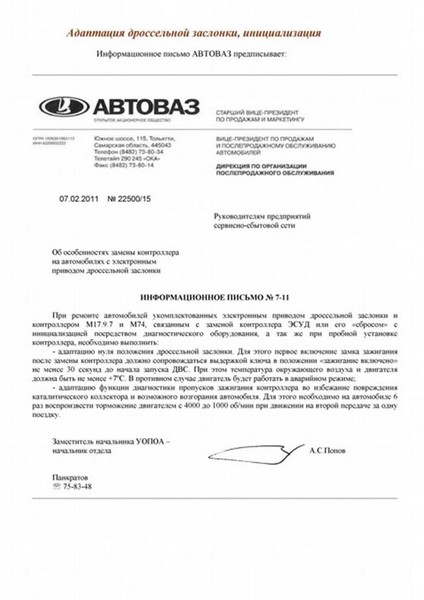

Дроссельный патрубок с электронным управлением

Патрубок дроссельный предназначен для регулирования расхода воздуха поступающего в двигатель внутреннего сгорания при работе в составе электронной системы управления двигателем.
Тип патрубка дроссельного зависит от контроллера, с которым согласуются его электрические параметры

На автомобилях семейства ВАЗ применяется два типа дроссельных патрубков (ДП) 21116-1148010-00 (применяется с контроллерами М74) и 21126-1148010-00 (применяется с контроллерами Bosch M17.9.7)

Для установки данных парубков на автомобили предназначены оригинальные впускные коллекторы.

Открытие и закрытие дроссельной заслонки осуществляется с помощью электропривода по сигналам с контроллера. Категорически запрещается принудительное открытие заслонки механическим путем. Текущее положение дроссельной заслонки определяется так же двумя независимыми датчиками положения заслонки.

Двигатели 21126, 11194 с ЭСУД М17.9.7: патрубок 21126-1148010-00

Двигатели 11183 с ЭСУД М74: патрубок 21116-1148010-00

На двигателях 11183 патрубок 21116-1148010-00 устанавливается на модуль впуска с использованием уплотнительного кольца 21116-1008617 и крепится четырьмя болтами М6 21116-1008612 с шайбами 21116-1008613, момент затяжки болтов 8…12 Н.м.

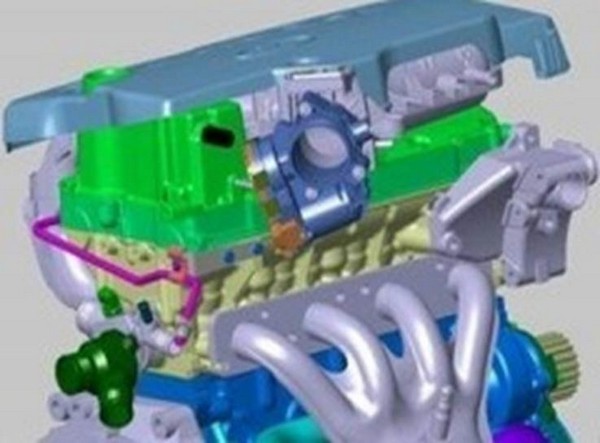

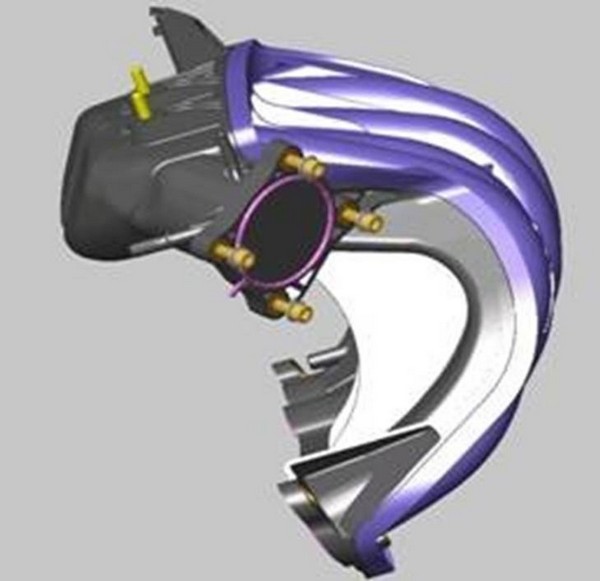

Модуль впуска двигателей 11183.

На двигателях 21126 и 11194 патрубок 21126-1148010-00 устанавливается на шпильки модуля впуска с использованием уплотнительного кольца 2112-1008636-10 и крепится тремя гайками М6 1/58962/11 с шайбами 1/11977/73, момент затяжки гаек 5…8 Н.м.

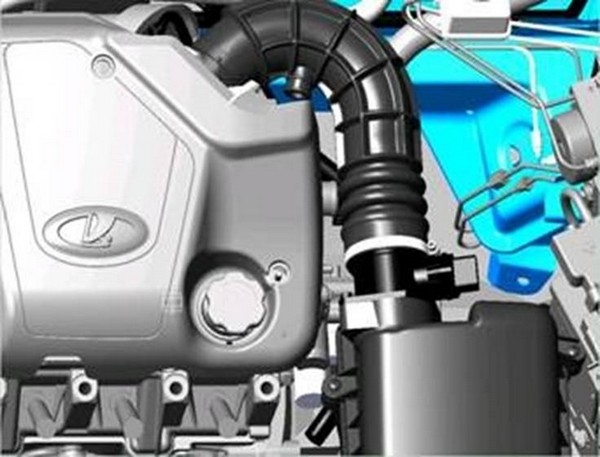

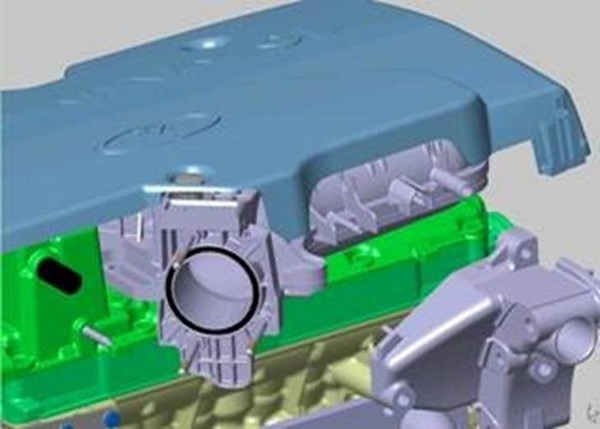

Модуль впуска двигателей 21126, 11194.

Датчик Массового Расхода Воздуха (ДМРВ)

Главной особенностью систем с E-GAS стала возможность применения Датчика Массового Расхода Воздуха (ДМРВ) частотного типа. ДМРВ предназначен для определения расхода воздуха, поступающего в двигатель внутреннего сгорания. В таких датчиках, в зависимости от измеренной массы воздуха, меняется не напряжение в канале АЦП, а частота выходного сигнала. Контроллер М17.9.7 (21214-1411020-20) выдает для данного датчика отдельное напряжение питания 5V (контакт Х1-37), на М74 (11183-1411020-01/02; 51/52) ДМРВ питается совместно с датчиками положения дроссельной заслонки (Х1-К1).

Тип ДМРВ зависит от типа контроллера, с которым согласуются его электрические параметры. Тип применяемого ДМРВ зависит от типа контроллера, с которым согласуются его электрические параметры. Для 16 кл. двигателей 21126, 11194 и а/м Нива 4х4 21214 предназначен ДМРВ 21700-1130010-00, на 8-кл модификации 11183 (с ECU M74) предназначен датчик 11180-1130010-00.

Итог
Электронный дроссель используют не столько для улучшения и оптимизации динамических и экономических характеристик автомобиля, сколько для достижения требуемых евро-норм. Отсюда и появились искусственно созданные проблемы с заторможенной реакцией на нажатие педали газа, подвисания оборотов при сбросе газа, повышенный расход топлива и еще более сниженные динамические характеристики автомобиля.
