Установка парктроника AVS PS-654 и ParkMaster 8DJ27 в Ford Focus 1

Содержание статьи:

0:37

1. Установка парктроника AVS PS-654 в Ford Focus 1

0:119

2. Установка парктроников ParkMaster 8DJ27 в Ford Focus 1

0:209

1. Установка парктроника AVS PS-654 в Ford Focus 1

Для установки мне потребовалось:

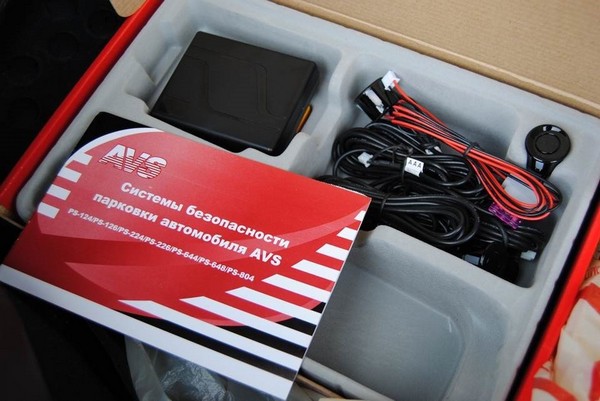

1. Парктроник AVS PS-654 (4 датчика с выводом на салонном зеркале заднего вида) – 1100 рублей.
2. 10 хомутов – 10 рублей.
3. 3 метра гофры – 60 рублей.
4. Дрель.
5. Метчик.
6. Надфиль.
7. Сверло около 30 см.
8. Герметик.
9. Изолента.
10. Болтик с гайкой и шайбой.
11. Проволока.
12. Обезжириватель.

0:854

Установка парктроника AVS PS-654 в Ford Focus 1 своими руками

1:1359

AVS

1:1366

2:1871

AVS

2:1878

1 этап.

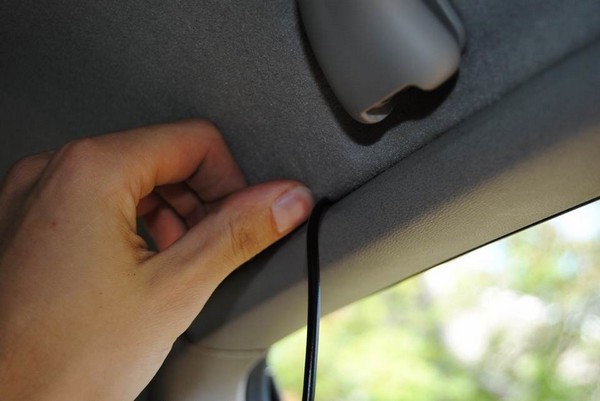

Работа проводится в салоне автомобиле. Устанавливаем зеркало парктроника на штатное зеркало. Провод просовываем под обшивку потолка, ничего не доставая (отлично сам везде пролазит, лишь немного надо отогнуть обшивку передней стойки).

2:2325



3:504

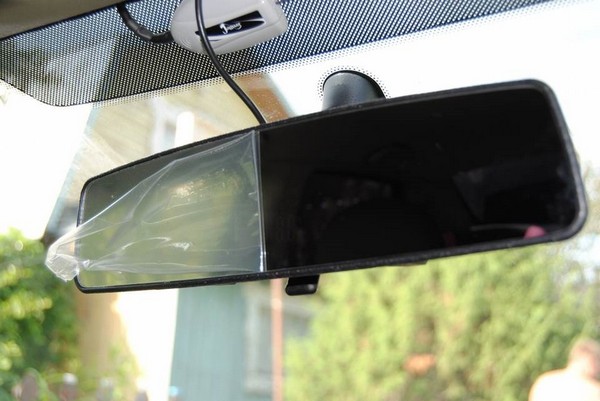

зеркало с защитной плёнкой

3:557

4:1062

снимаем плёнку

4:1093

5:1598

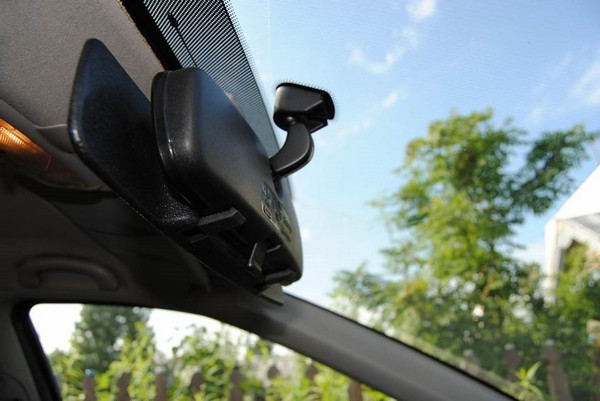

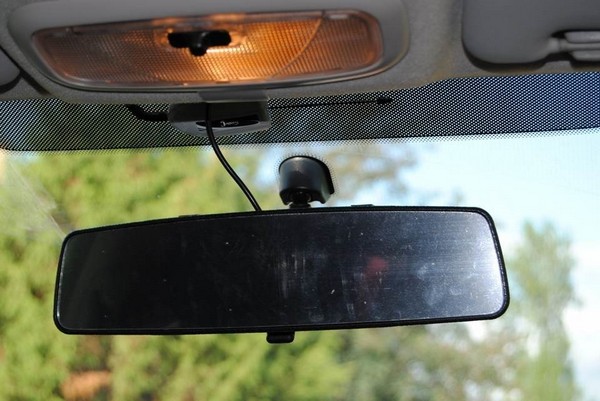

крепление зеркала

5:1635

6:2140

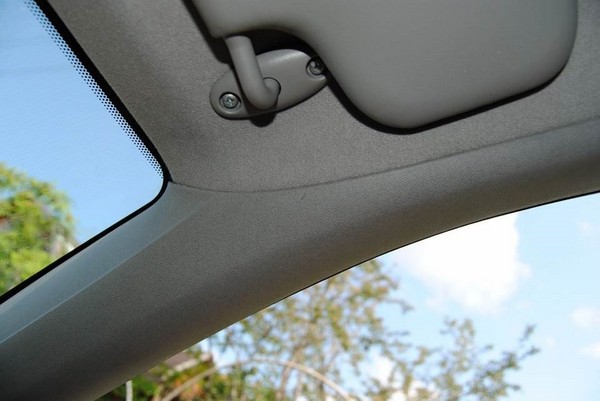

провод уже внутри

6:35

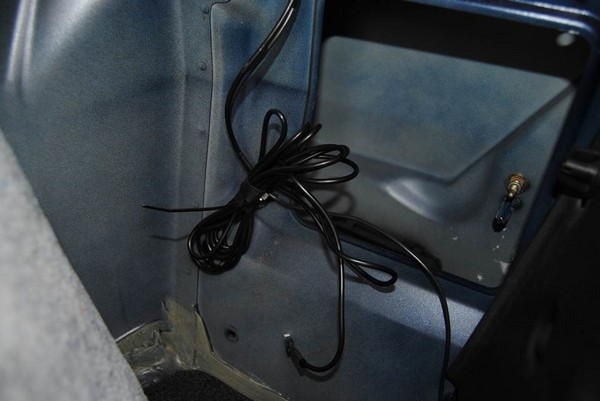

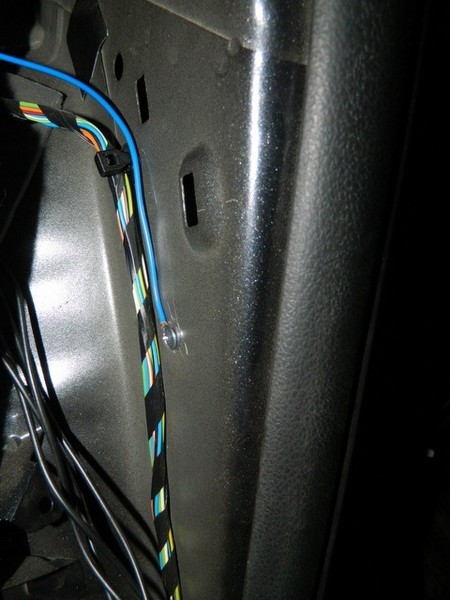

Дойдя до задней стойки, снимаем с неё обшивку. Проволокой просовываем провод по ходу штатного провода в багажник. Изолентой сматываем данные 2 провода друг к другу.

6:338

7:843

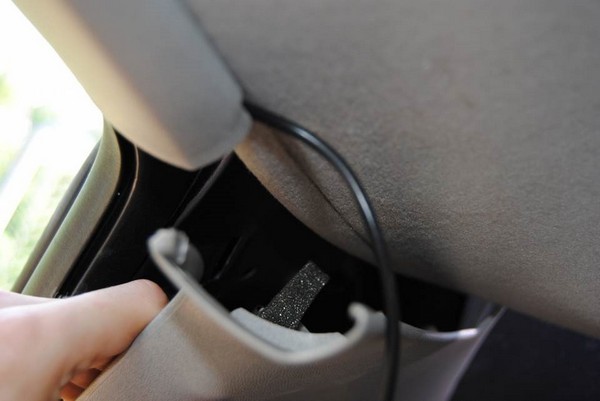

просто засовываем внутрь

7:893

8:1398

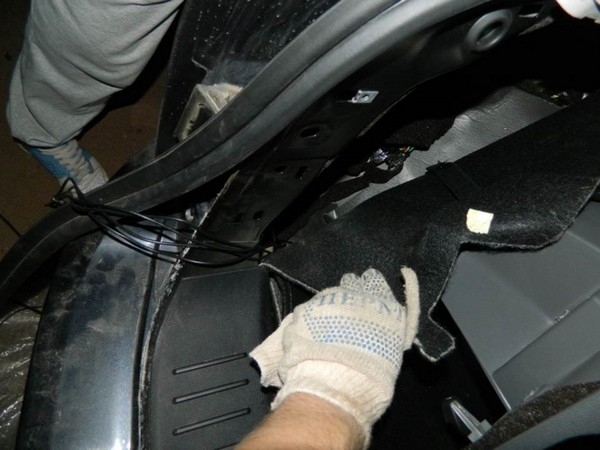

снимаем обшивку

8:1431

9:1936

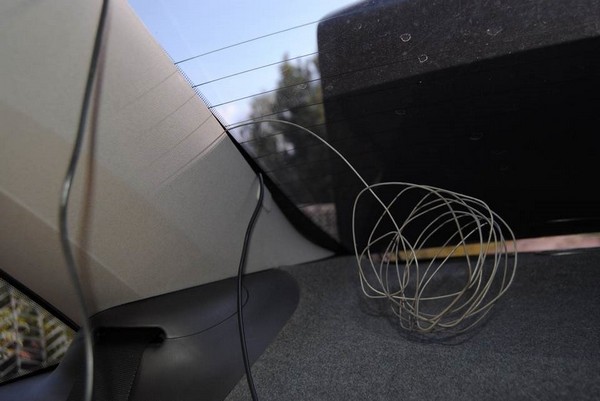

проволокой просовываем провод в багажник

9:2016



10:504

провод вышел где надо

10:547

2 этап.

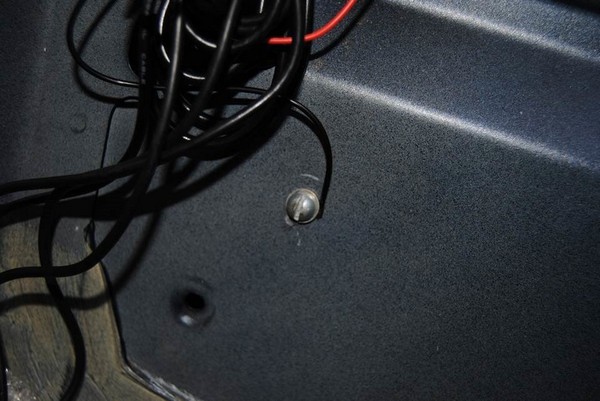

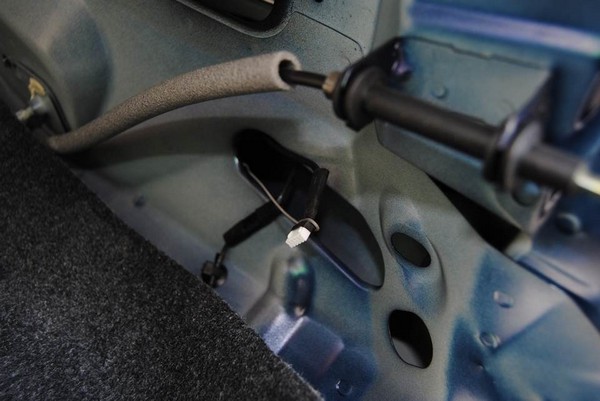

Работа проводится в багажнике автомобиля. Лучше снять обшивку пола, задней фары и задней кромки багажника. Подключаем минус. Я просверлил дырку рядом с дыркой держателя обшивки.

10:889

11:1394

левый нижний

11:1421

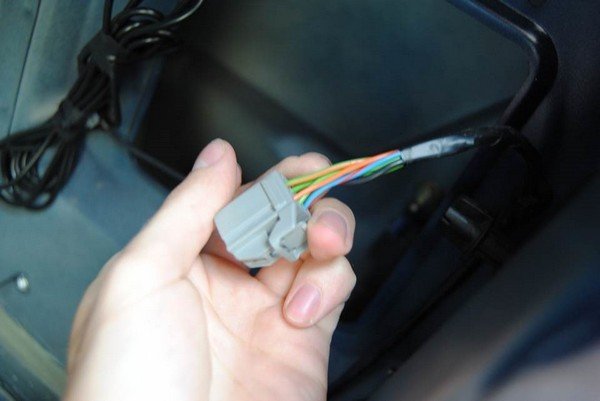

Плюс (лампа заднего хода) – это провод с зелёной и оранжевой полосками (я ставил блок с правой стороны машины по ходу движения, с левой стороны, согласно информации из инета, провод другого цвета), в колодке это левый нижний вход.

11:1840

12:2345

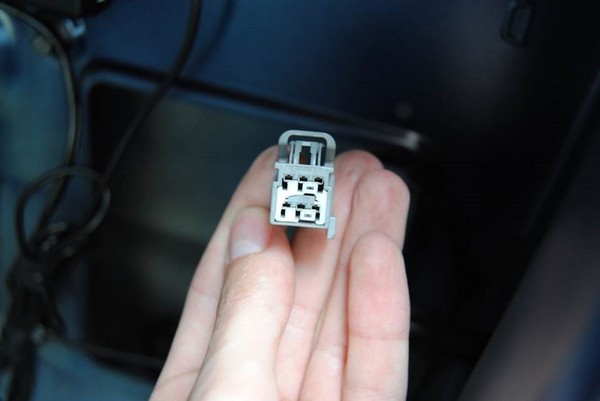

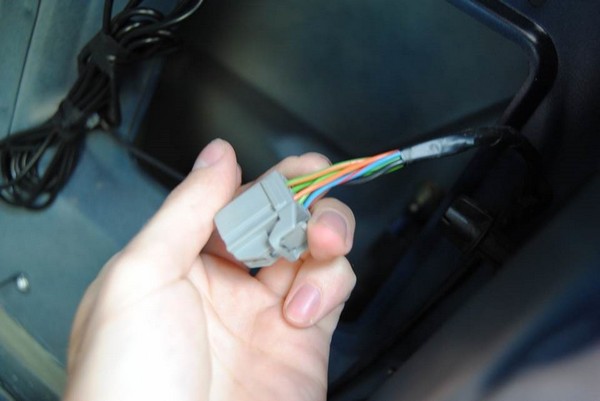

колодка

12:17

13:522

AVS

13:529

Я врезался в провод там, где это было удобнее сделать.

13:630

14:1135

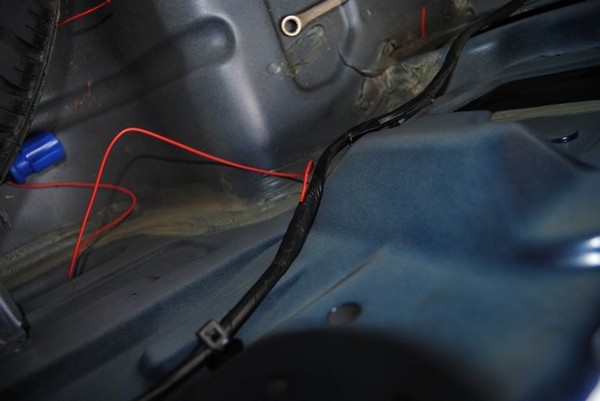

подключился к плюсу

14:1175

Блок крепим на имеющуюся в комплекте липучку, предварительно обезжирив (в моём случае, это технический спирт «Трояр», горячо любимый маргиналами).

14:1447

15:1952

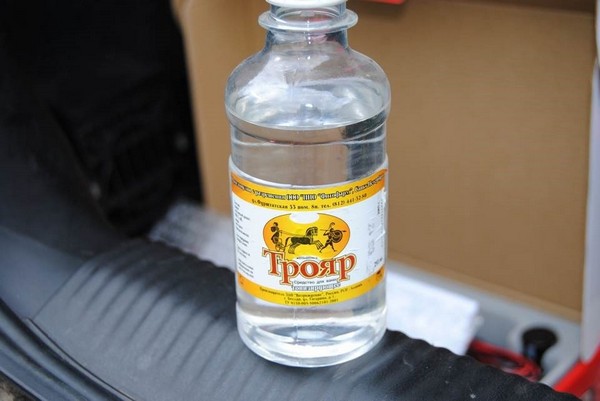

Трояр

15:1966

16:2471



место под блок

16:29

17:534

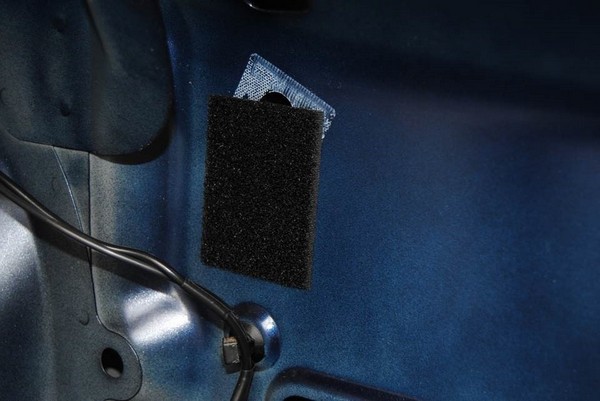

липучка

17:552

18:1057

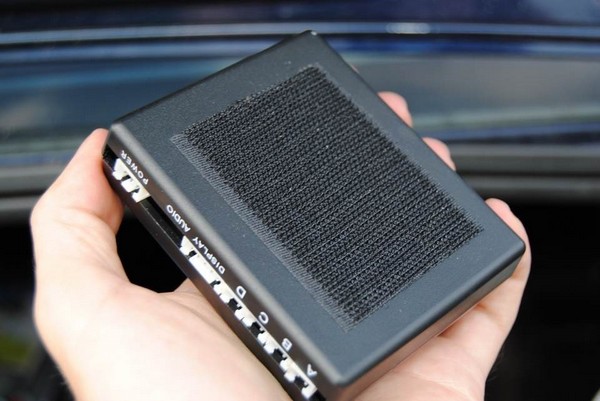

липучка на блоке

18:1091

19:1596

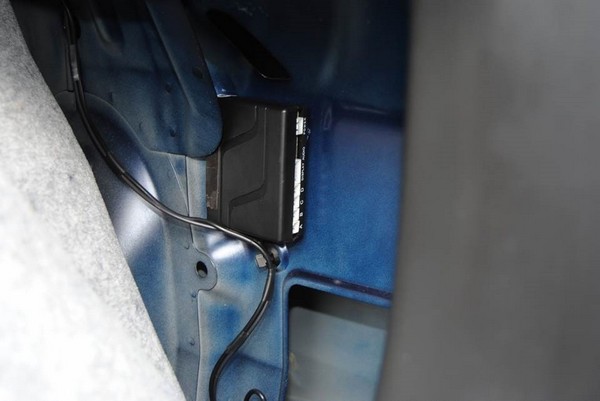

блок встал на своё место

19:1644

Ставим блок на своё место, предварительно подключаем питание и 1 датчик для проверки работоспособности. Работает!

19:1856

3 этап.
Работа проводится у бампера и под ним. Так как попа у Форда устремлена к небу, то места вполне достаточно, чтобы бампер не снимать, а машину не поддомкрачивать.

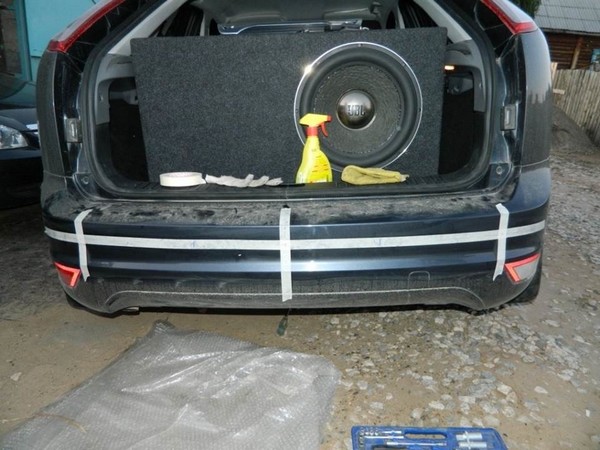

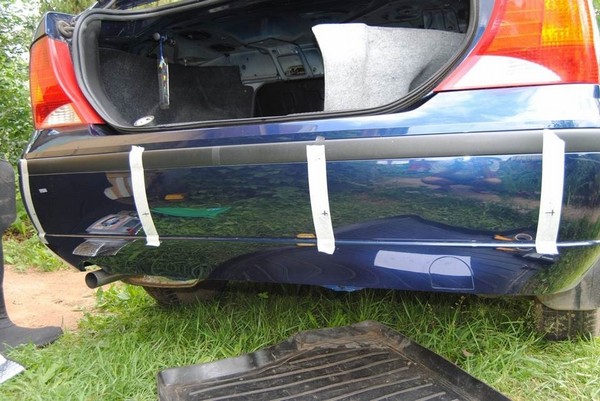

Делаем разметку. От центра бампера я отмерил по 23 см на средние датчики, и 44 на крайние. От земли отмеряем 50 см (так указано в инструкции). Наклеиваем малярный скотч. У бампера снизу перед юбкой есть кромка, от которой удобно отмерять ровные расстояния. Проверяем разметку ещё раз.

19:2671



20:504

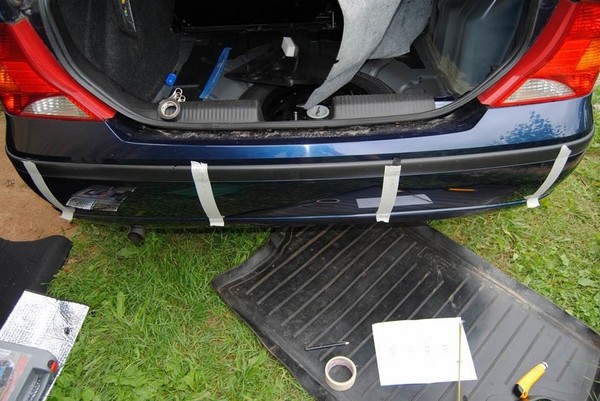

разметка

20:524

21:1029

точная разметка

21:1062

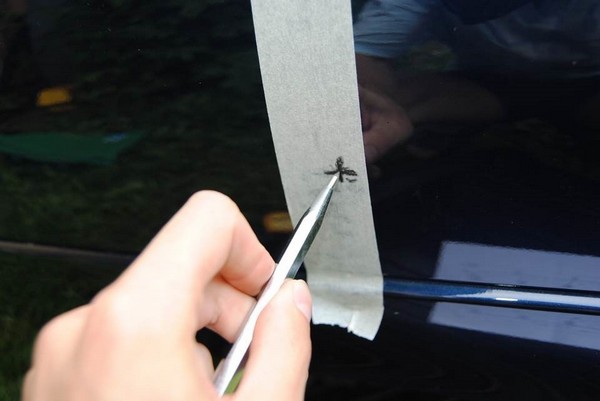

Делаем отметки метчиком, чтобы сверло фрезы (в комплекте) не соскочило.

21:1195

22:1700

метчик

22:1716

Сверлим. Обрабатываем края мелким надфилем.

22:1800

23:2305

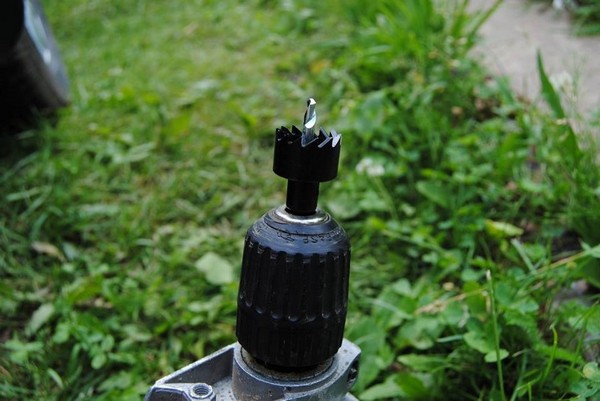

фреза

23:13

24:518

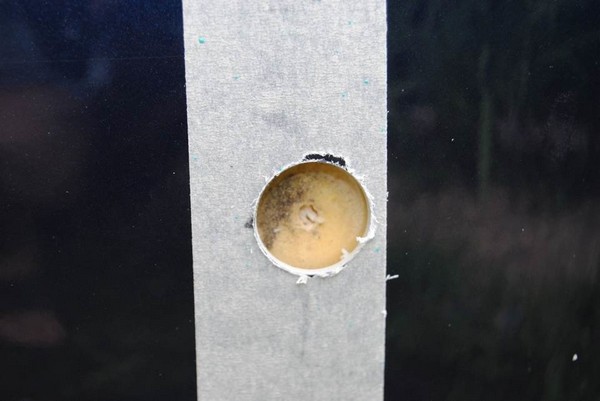

бампер потерял девственность

24:576

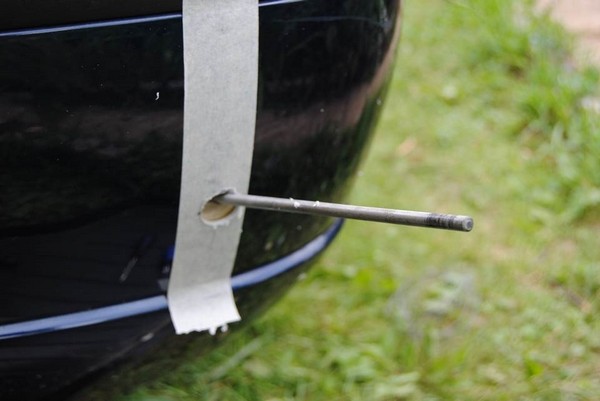

В моём случае, под бампером имеется демпфер, напоминает пенопласт. Изучив его расположение под бампером, длинным сверлом делаем дырку под провод, крутя сверло вручную, к концу сверла на изоленту крепим провод датчика.

24:977

25:1482

длинное сверло

25:1513

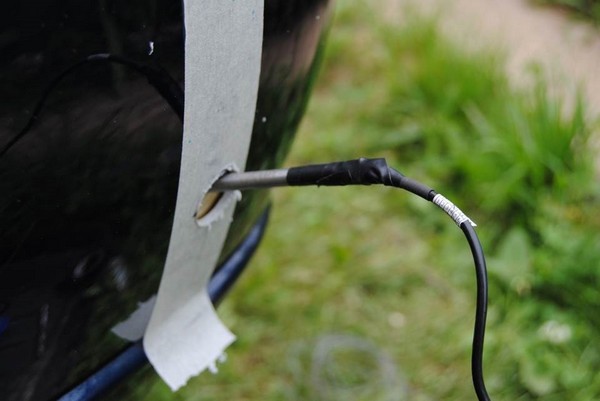

Просовываем провод.

25:1553

26:2058



провод

26:15

Устанавливаем датчик. И так 4 раза.

26:81

27:586

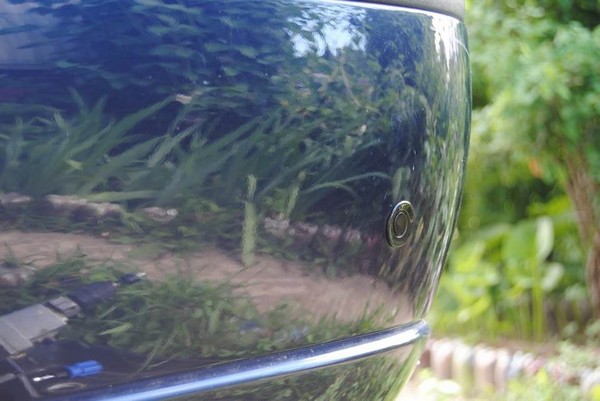

датчик на месте

27:618

28:1123

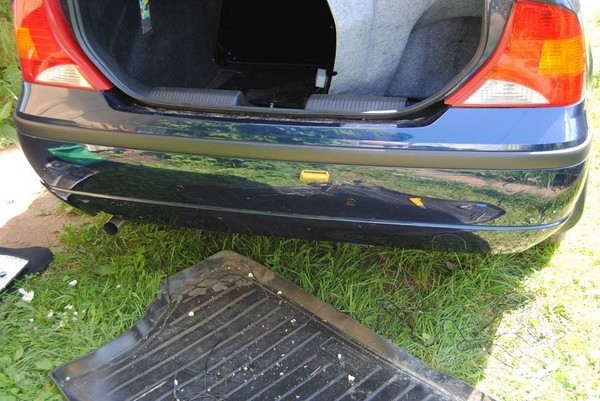

все четыре на месте

28:1162

4 этап.
Работа проводится под бампером. Это конечно дело каждого, но я все провода вставил в гофру, а не просто смотал.

28:1379

29:1884

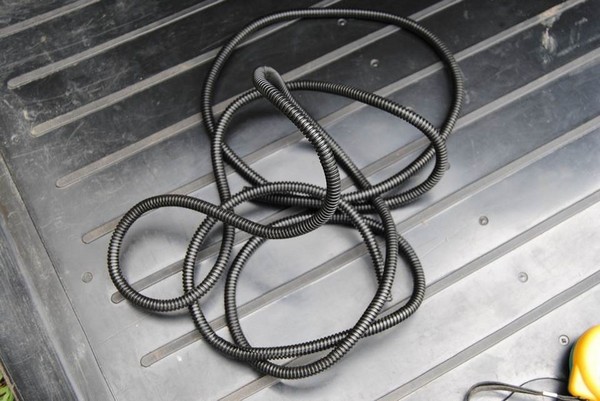

гофра

29:1898

30:2403

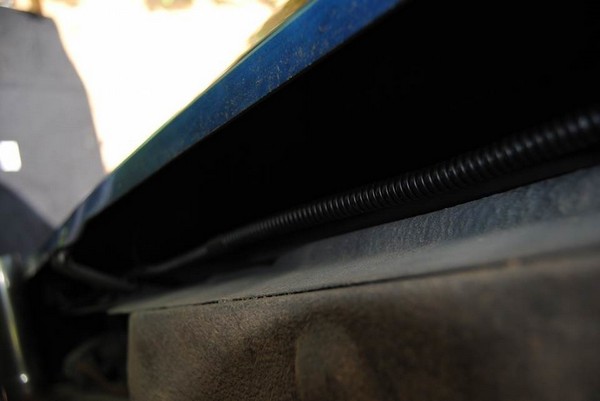

под бампером

30:26

31:531

в багажник

31:554

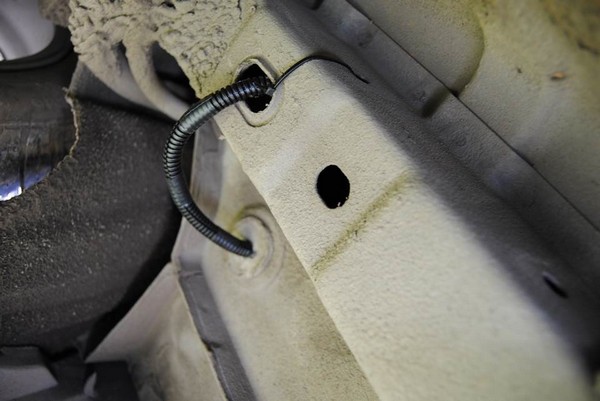

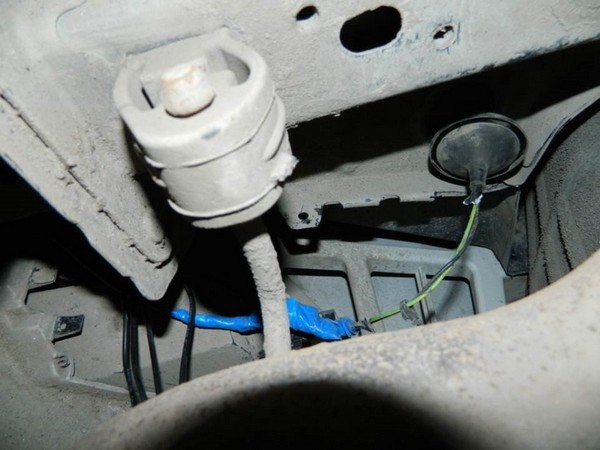

Проводим провода в гофре к заглушке в полу багажника и просовываем их внутрь.

31:699

32:1204

заглушка

32:1224

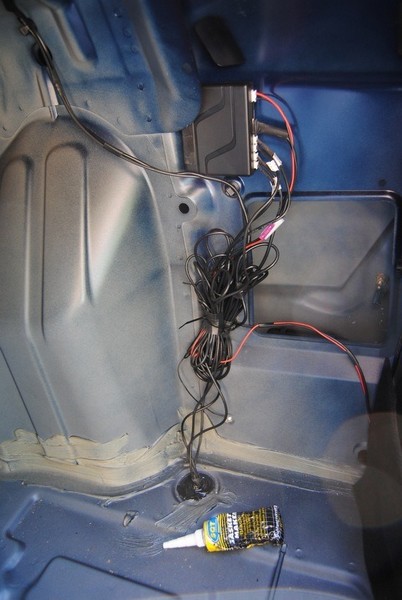

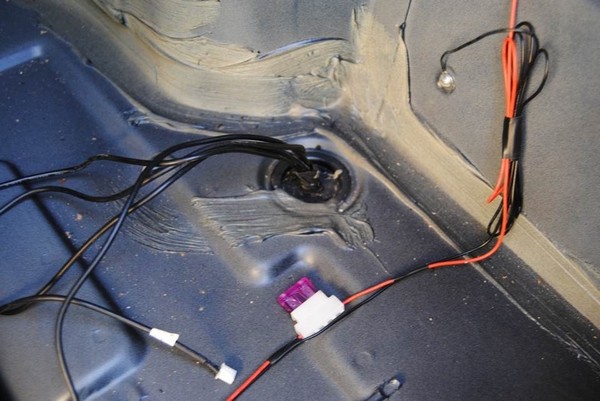

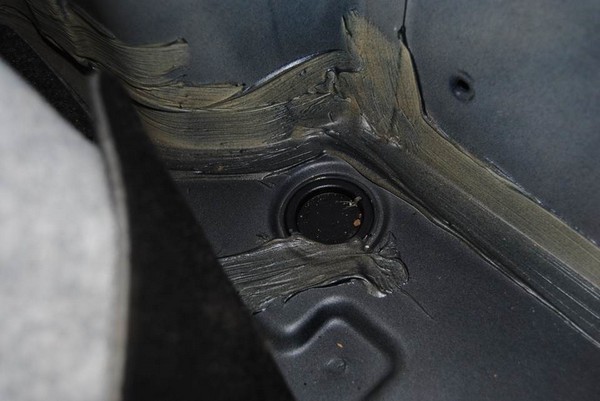

Подключаем к блоку по порядку. Замазываем заглушку герметиком.

32:1343

33:1848

уже в багажнике

33:1880

34:2385



завершающий этап инсталляции

34:57

Собираем обшивку багажника. Тестируем и привыкаем к писку парктроника.

34:191

35:696

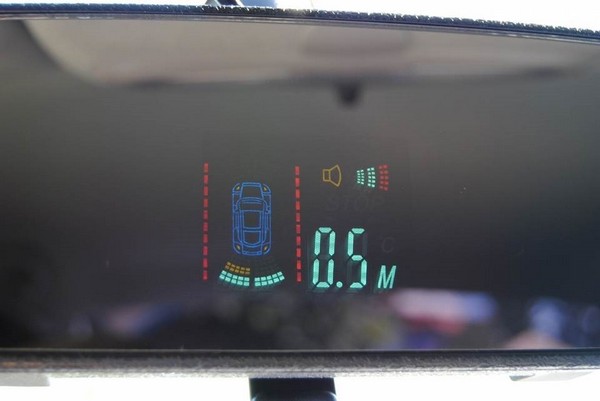

пищит громко!

35:724

2. Установка парктроников ParkMaster 8DJ27 в Ford Focus 1

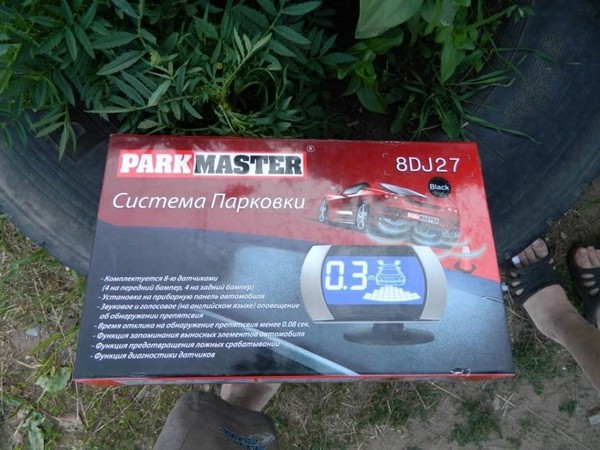

Купил комплект передних и задних парктроников ParkMaster 8DJ27.

35:916

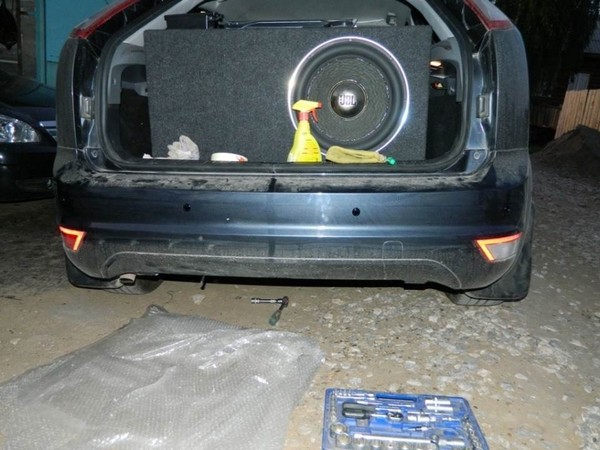

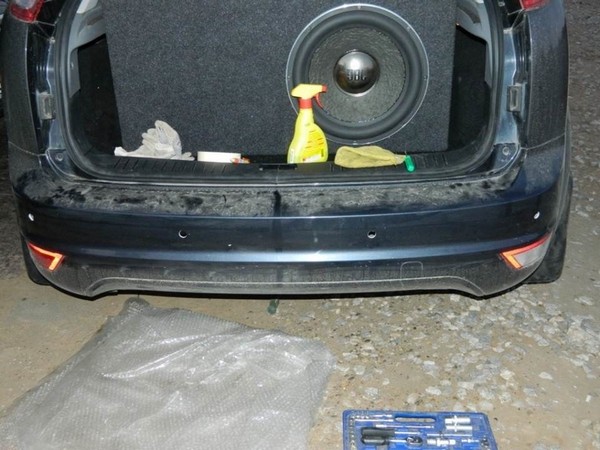

Боялся я сверлить бампер, но все же решился. Расчертили, 10 раз все измерили и сделали 4 отверстия.

35:1095

Установка парктроников ParkMaster 8DJ27 в Ford Focus 1

36:1600

37:2105



38:504

Вставили парктроники, подключили провода.

38:585

39:1090

40:1595

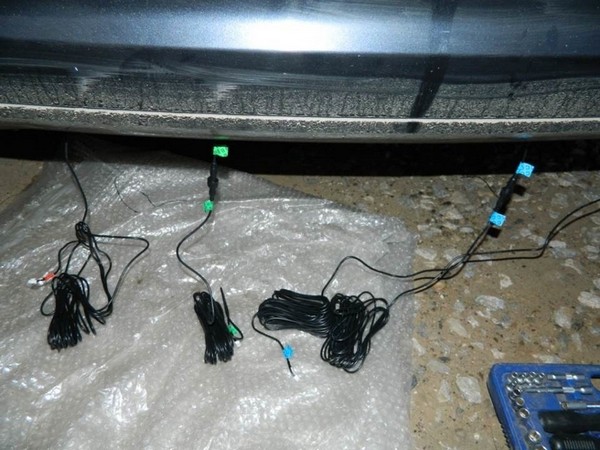

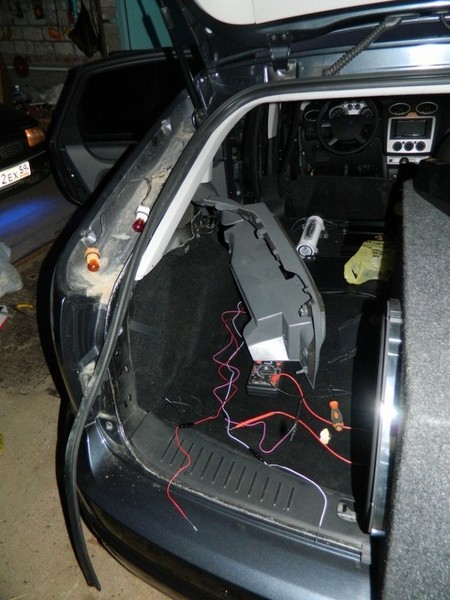

Собрали всю лапшу снизу на стяжки, прикрепили к кузову и провели в салон с левой стороны автомобиля.

40:1781

41:2286



42:504

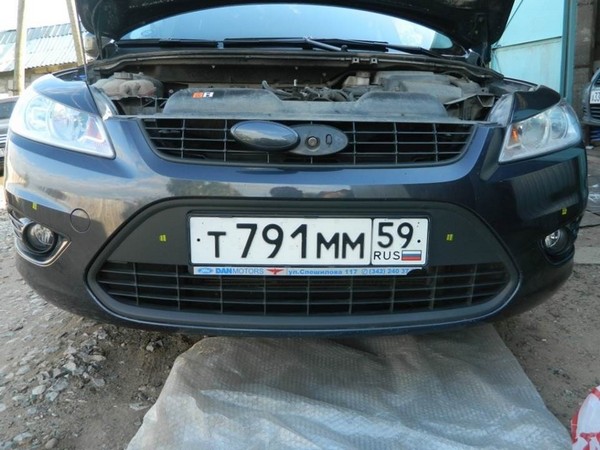

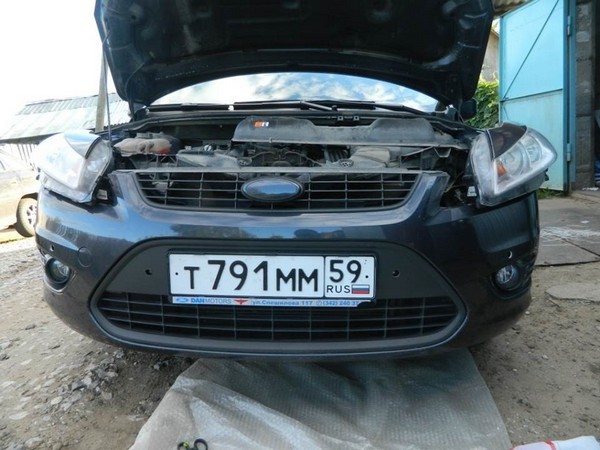

Поехали запиливать передний бампер. Все аккуратно измерили и сделали дырки.

42:647

43:1152

44:1657

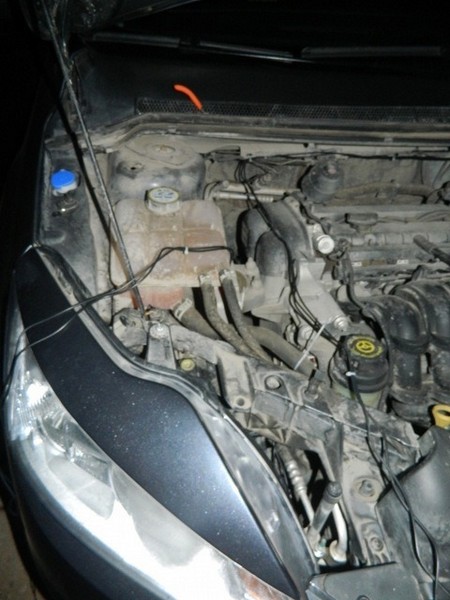

Вставили датчики, аккуратно вывели все провода наружу, собрали их в один пучок.

44:1805

45:2310

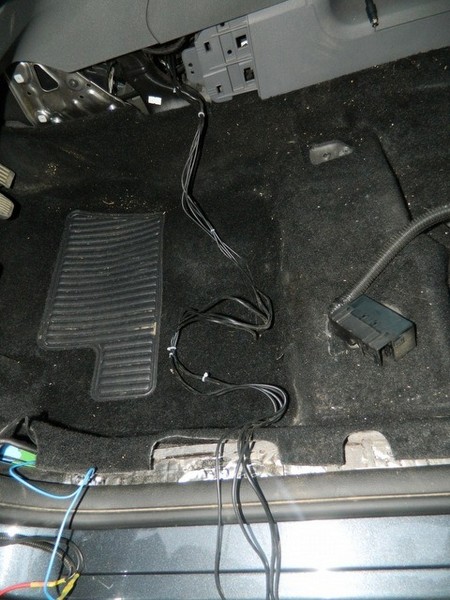

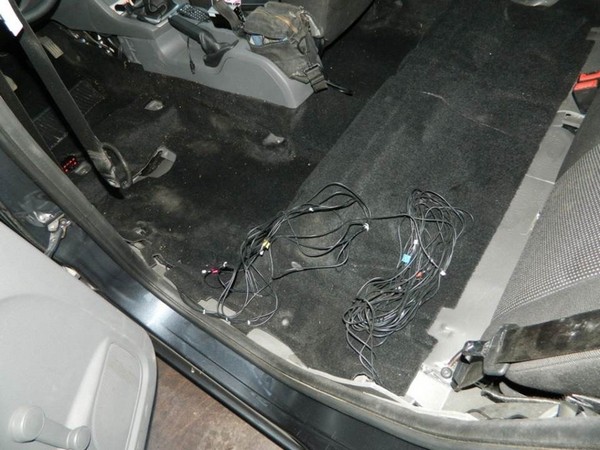

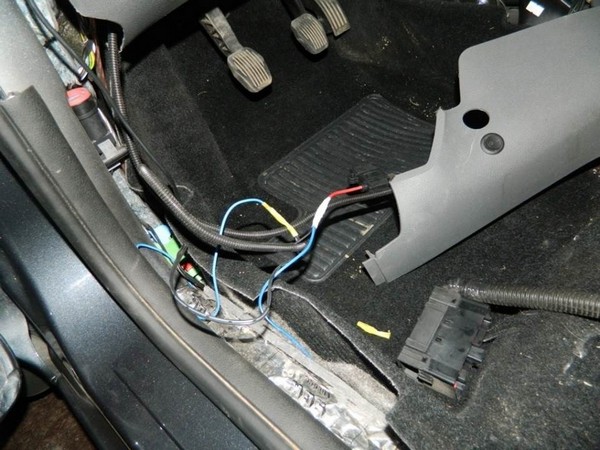

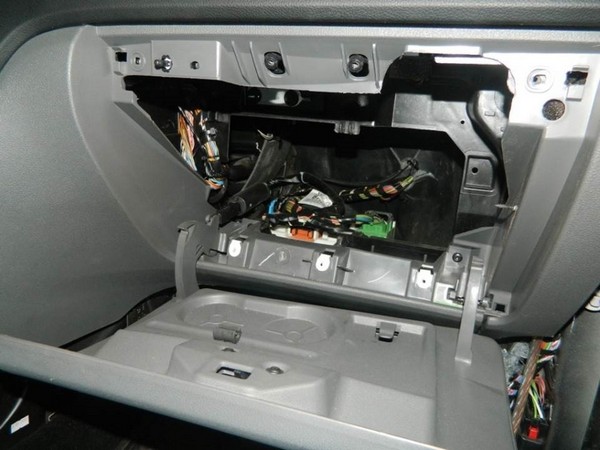

В салон завели лапшу через бардачок, далее провели под паласом к левому заднему креслу.

45:162

46:667

47:1172

48:1677

Это так прикалывались со светодиодной лентой.

48:1765

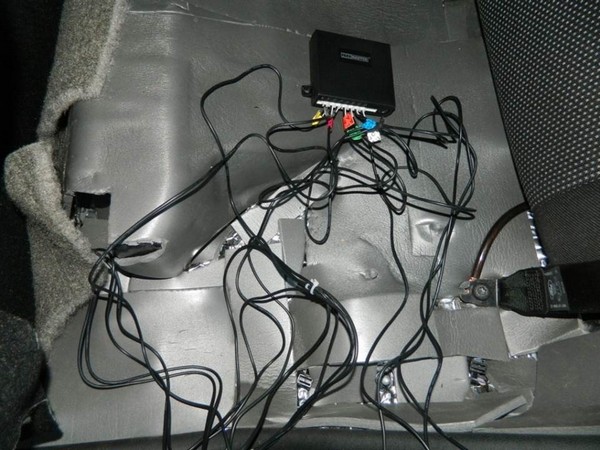

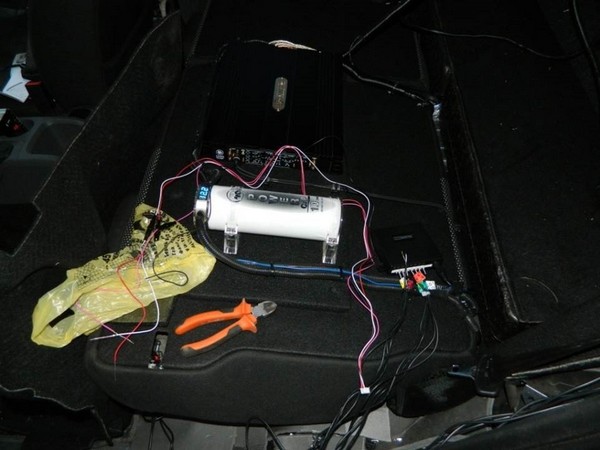

Заводим все провода от датчиков в блок, все делается по инструкции, ничего сложного нет, на каждый вход свой провод.

48:1979

49:2484

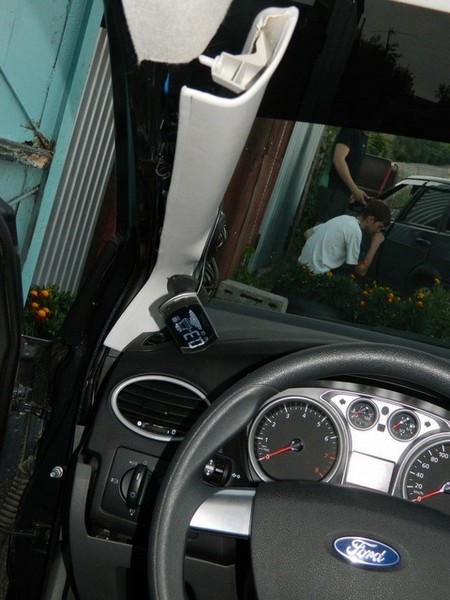

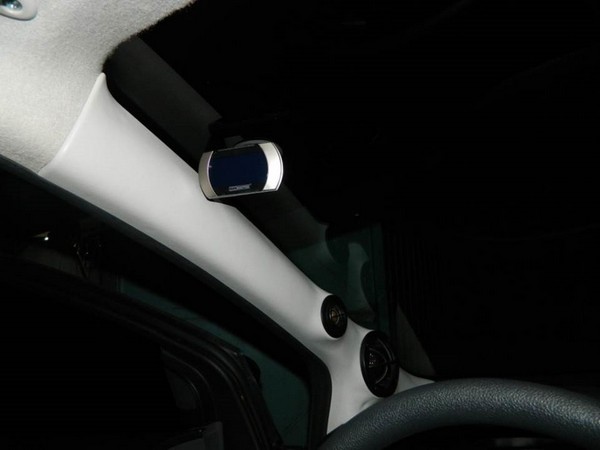

Думал, куда прикрепить дисплей, в итоге решил установить его рядом с левой стойкой, чтобы маячил перед глазами. Протягиваем от него провод к заднему левому сиденью.

49:302

50:807

Подключаем к блоку 4х контактный шлейф, берез в зубы звонилку и организовываем всю коммутацию проводов.
Розовый — питание
Красный — свет заднего хода
Белый — стоп сигнал
Черный земля

50:1151

51:1656

52:2161



53:504

54:1009

Вся система собрана, провода убраны

54:1078

55:1583

Очень удобная штука эти парктроники, не сидишь не вертишь башкой направо и налево, а на спакуше смотришь в мониторчик. Удобно выполнять параллельную парковку, поскольку задние датчики работают в сочетании с передники, и показывают расстояние до задней машины, а также расстояние от морды до передней. Сниму видео чуть позже, но работа этой системы меня устраивает.

55:2253



https://www.drive2.ru/l/288230376152329467/

55:46

https://www.drive2.ru/l/288230376152259043/, https://www.drive2.ru/l/288230376152259076/

55:138
