Установка селектора АКПП Toyota Corolla Fielder

Задача: установить селектор АКПП типа «змейка» для Toyota Corolla Fielder.

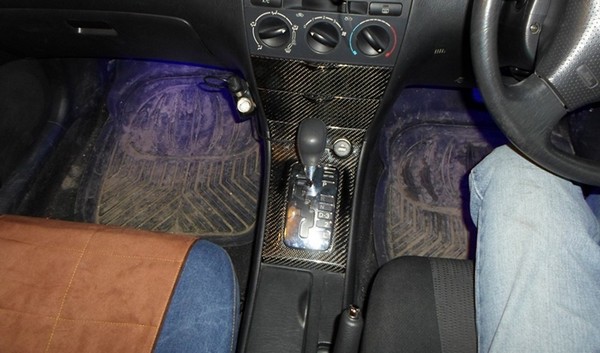

У меня было так. Обычный селектор.

Вот так просто

Известно, что такие селекторы стоят только на 1,8 S комплектациях.
Купил селектор с тросиком на разборе ДВ. Грязь, песок, сухая трава…видимо долго где-то валялся.

Вот такой грязный

Разобрал. Отмыл. Смазал все трущиеся детали.

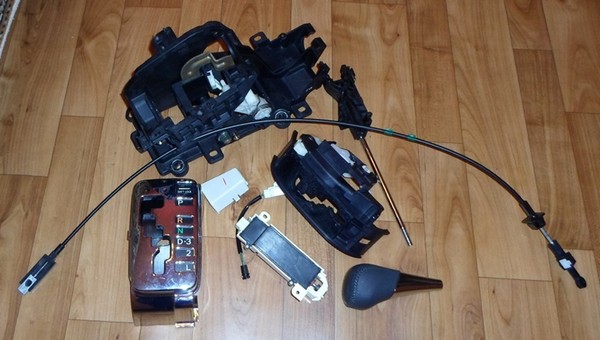

Разобранный и отмытый

Ход работ по установке селектора АКПП Toyota Corolla Fielder

Для замены необходим сам селектор и !тросик от замка зажигания! Все встает на свои места четко ровно. Трос селектора АКПП подцепляем и подцепляем тросик к замку зажигания.

Готов к замене

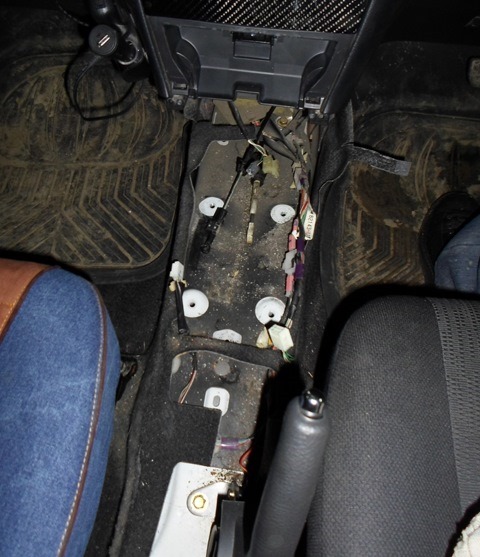

Грязь. Все чистим пылесосом.

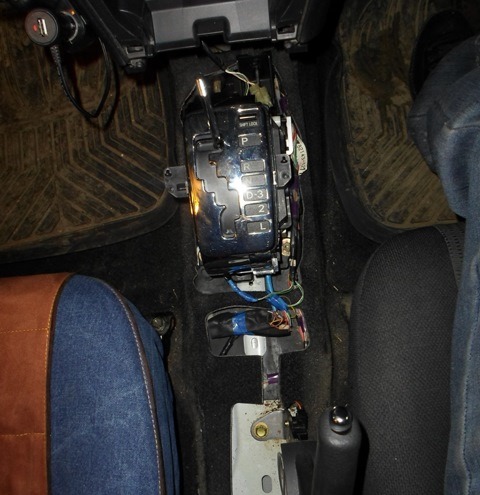

Селектор установлен. Плата имитации в термоусадке.

Все стоит и работает, но есть одно НО. Режим OD OFF на обычном селекторе это маленькая кнопочка на ручке АКПП, на змейке это режим 3. Нужно изготовить плату режима имитации работы OD OFF. Те, когда селектор *змейка* в положении D, на приборке горит D. Когда *змейка* в режиме 3, на приборке D и OD OFF светятся одновременно.

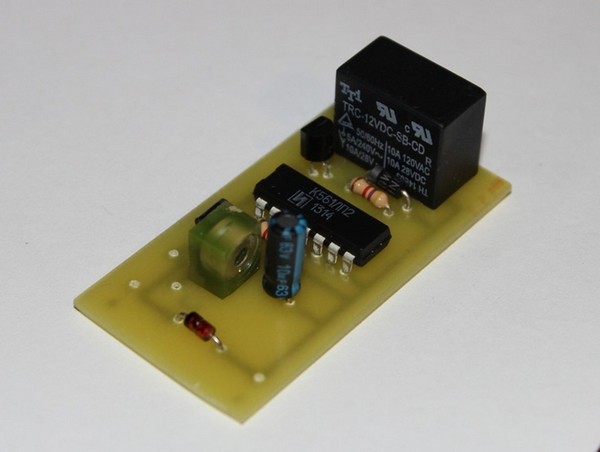

Готовая плата имитация режима OD OFF

Плату изготовил методом ЛУТ. Нарисовал в Спринте. Распечатал. Перевел на текстолит. Вытравил и напаял радиодетальки.

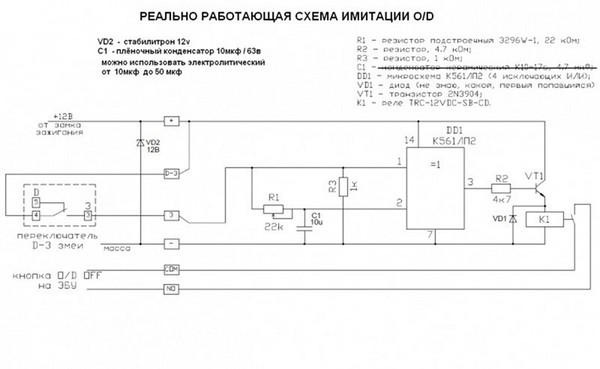

схема

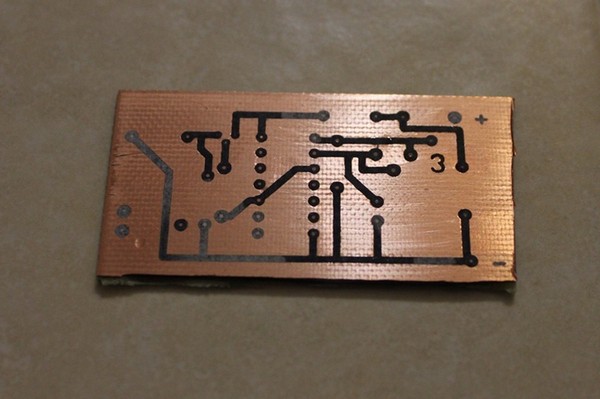

плата до травления

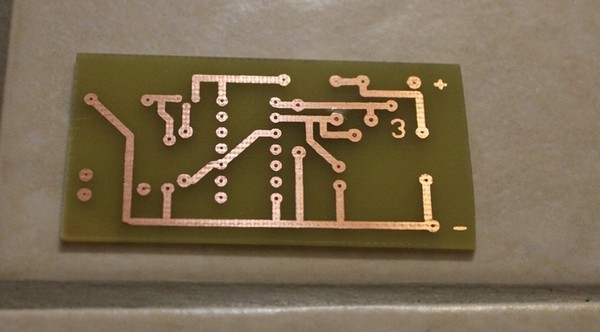

вытравленная плата

Схема рабочая, но стабилитрон VD2 на ней не нужен. Он сильно греется и должен включаться в сеть через резистор. Так что я его убрал совсем. Все детали работают на напряжении до +18В так что бояться нечему, что что-то сгорит.

Результат: работы по установке селектора АКПП «змейка» на Toyota Corolla Fielder выполнены.
