Установка тормозов SVT в Ford Focus 1

Ход работ по установке SVTтормозов в Ford Focus 1:
1. Берем тормоза от SVT и разбираем все что разбирается

0:177

Установка тормозов SVT в Ford Focus 1

1:682

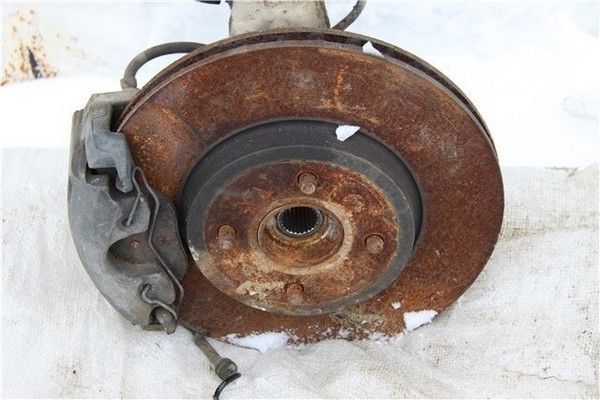

Передний тормозной механизм

1:738


2:1243

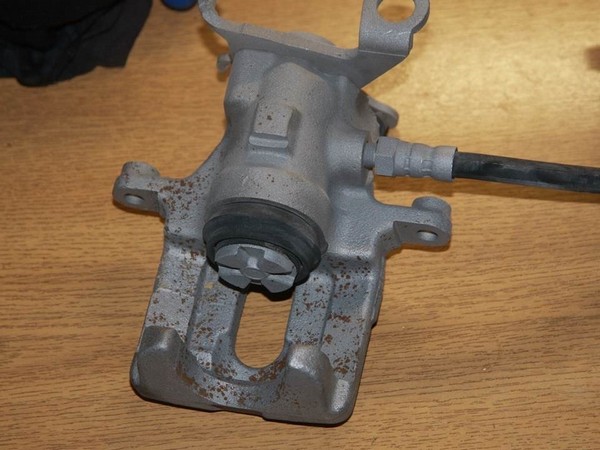

Задний тормозной механизм

2:1295

2. Чистим (сначала отмываем все при помощи разных очистителей для двигателя) и красим все металлические не движущиеся части. Можно конечно и щеткой чистить, но мой 3х часовой опыт с чистящей насадкой на дрель показал, что это ад.

2:1712


3:2217

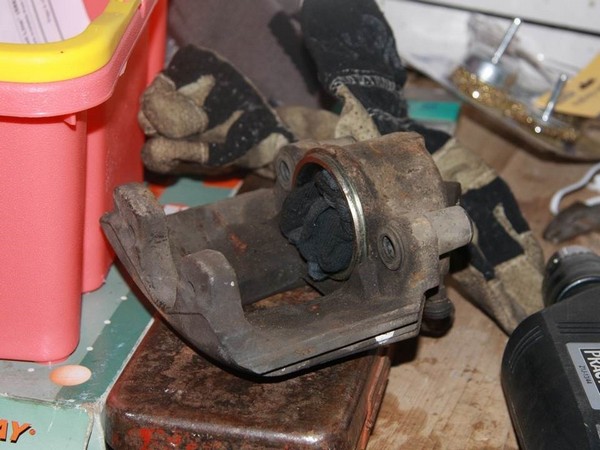

тормоза, прошедшие больше 30 тысяч км чистить только пескоструйкой

3:124


4:629

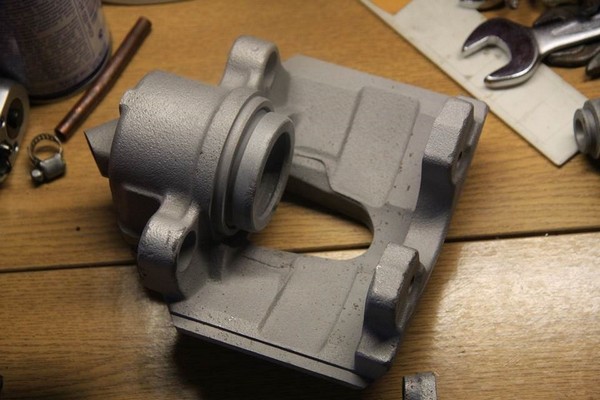

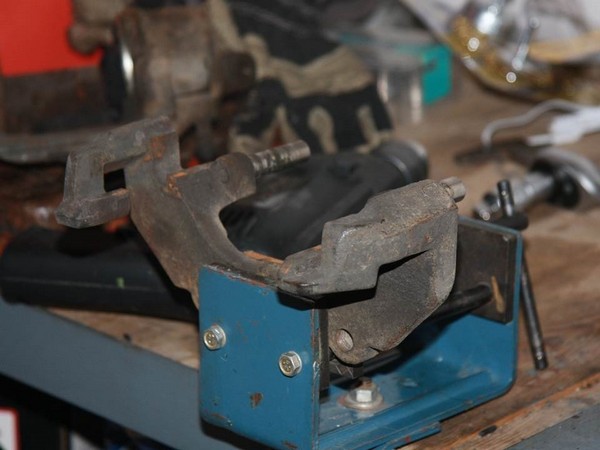

похоже, что я чистил? а я чистил этот суппорт 2 часа…

4:727

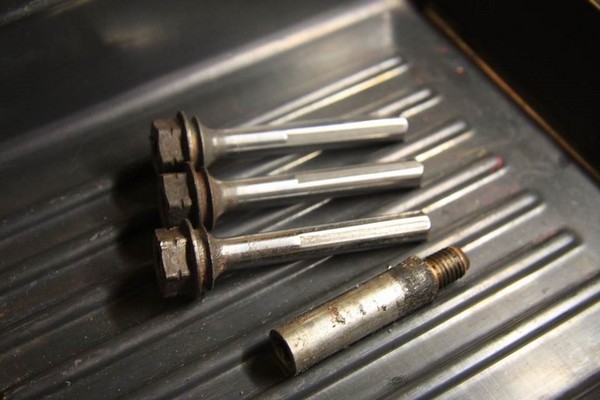

а вот направляющие пальцы легко полируются при помощи шкурки "нулевки" и шуруповерта!

4:887


5:1392

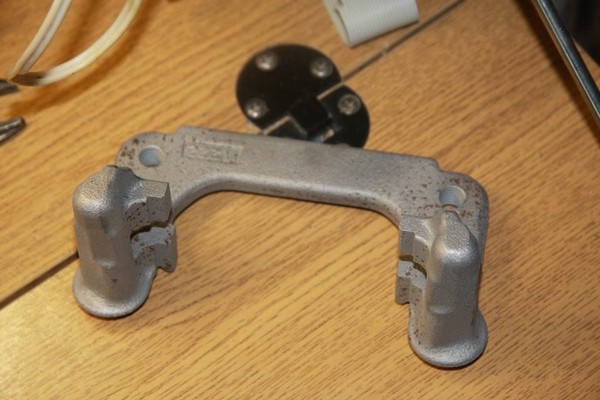

промежуточный результат полировки

5:1460

Чтобы почистить тормоза отдаем их на пескоструйку (дешево и качественно, сам так никогда бы не отчистил) только потом нужно покрасить чем быстрее, тем лучше: метал быстро корродирует без защитного покрытия.

5:1841


6:2346

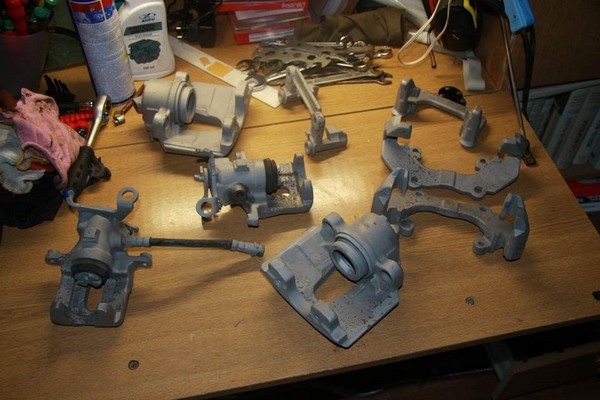

800р и все впорядке

6:35


7:540


8:1045


9:1550

Потом берем термостойкую краску FoliaTec (читаем инструкцию и делаем по ней). В моем случае она была трех компонентной: лак\отвердитель + грунтовка + колер.

9:1828


10:2333

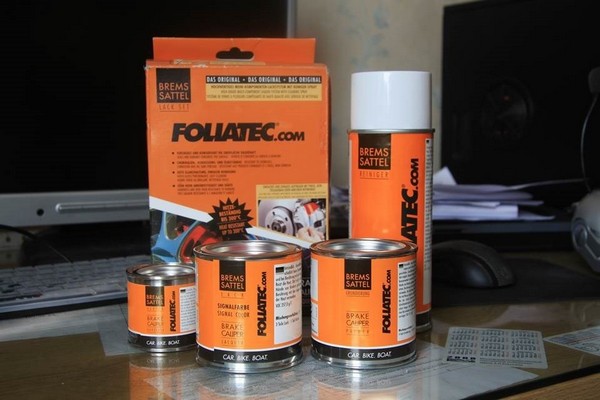

Набор термокраски FoliaTec RossoRed

10:54

В комплекте идет баллон очистителя. После пескоструйки все протираем сухой тканью от песка, и пару раз проливаем очистителем.

10:288


11:793

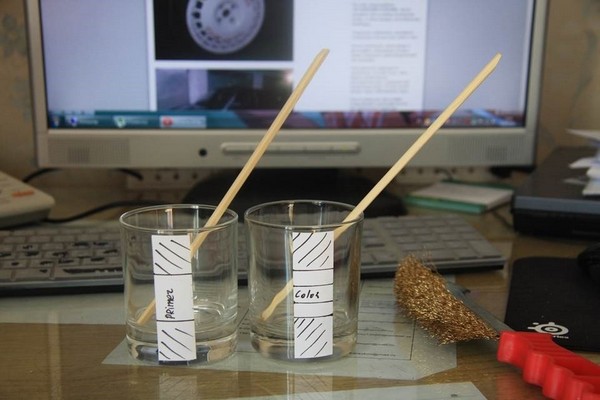

Стаканчики и палочки для смешивания краски: 2 стакана по 20р куплены в ашане, палки для суширолов и разметка на листиках прилепленная скотчем, сделанная при помощи воды и мерного стакана

11:1135

Далее смешиваем в нужных пропорциях отвердитель и грунтовку из набора и наносим в 2 слоя на все детали. Лучше соорудить стойку под покраску как у меня (1 брус 3 метра + 10 крючков= 130р) чтобы не попортить ЛКП.

11:1508


12:2013

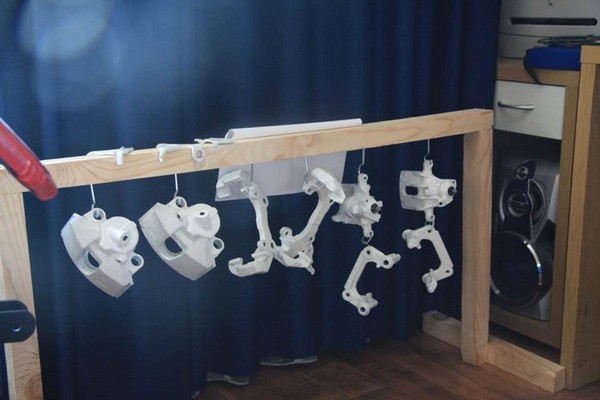

Стойка в действии, детали загрунтованы

12:74

В инструкции к краске написано что она подходит для окраски тормозов уже на машине, я хоть убейте не могу себе этого представить.
На следующий день наносим смесь отвердителя и колера в 3-4 слоя, и ждем пару дней.

12:460

3. Сборка суппортов. После разборки я выкинул все резинки и купил новые ремкомплекты.

12:618

Ремкомплект переднего суппорта Bosch 1 987 470 006 2шт.
Ремкомплект заднего суппорта Seinsa D4494

12:776

Также была куплена силиконовая высокотемпературная смазка для суппортов Slipkote 220R — 4 пакетика по 80г на сумму 400р. Основное преимущество смазке в ее антикоррозионном воздействии и туго плавкости вплоть до 300 град Цельсия.

12:1182


13:1687

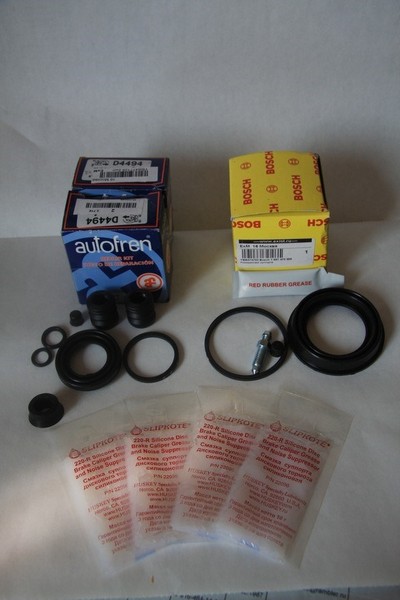

ремкомплекты и смазка

13:1731

Собираем все, устанавливая новые резинки (смазывая их 220R) протягиваем все нужными усилиями при помощи динамометрического ключа. На этапе установки тормозных поршней полируем их до зеркального блеска (как и все поверхности движущихся частей, ну или как минимум снимаем все отложения и ржавчину), смазываем тормозной жидкостью и вставляем в суппорта. PS задние поршни вворачиваются в суппорт по часовой стрелке спец ключом, если такого нет то подойдет ключ от болгарки или из вело набора.

13:2624



У меня возникла еще проблема с надеванием пыльника на передний суппорт. Решил ее покупкой выхлопного хомута от газели и обтачиванием его до нужной формы) в природе бывают оправки для установки этих пыльников, но в продаже найти подходящий я не смог)

13:458

4. Зачищаем тормозные диски дрелью с насадкой в виде металлической щетки, нее рекомендую использовать очистители\преобразователи ржавчины — долго объяснять почему, но у меня с ними было много проблем на том диске что облил.

13:871

5. Устанавливаем суппорта обратно на кулаки\цапфы и ждем подходящей погоды для установки этого всего добра на автомобиль.

13:1097

Доп оборудование сильно облегчающее жизнь: была куплена бор машинка с гибким валом для шлифовки труднодоступных плоскостей и мелких отверстий + резьб.

13:1378

Вся установка делается вот по этому мануалу + всегда под рукой должен быть мануал для тех станций форд (4000 страниц откровений о ремонте фокуса =D ) ну и книжка "ЗАРУЛЕМ: форд фокус 1" тоже не помешает

13:1738

мануал: www.fordracingparts.com/d…fordinstshtm-2300-zx3.pdf

13:1811

Сразу опишу пациента и лекарства:

13:1876

Пациент: американский фокус передними дисковыми тормозами на 260мм и с задними барабанными тормозами, все на АБС.

13:2085



Лекарства:

13:22

1. BoltOn 2000-2004 Focus SVT Brake Conversion Kit (включает цапфы\кулаки SVT, подшипники SVT, ступицы SVT, тормозные диски SVT, суппорта SVT, задние грязезащитные щитки SVT, троса ручника от фокуса с ЗаднимиДисковымиТормозами) полный список комплектующих внутри пдф файла, ссылка выше.
2. Новые задние тормозные шланги от европы 2 штуки: finis 8525131
3. Левый и правый кронштейны крепления задних тормозных шлангов к продольному(основному) рычагу подвески: finis 1 128 199 и 1 128 198
4. Минимум 2 литра тормозной жидкости DOT4 или DOT5.1 (в моем случае 5 литров TRW DOT 5.1)
5. Новые колодки: finis GDB 1354 и GDB 1532.

13:1019


14:1524

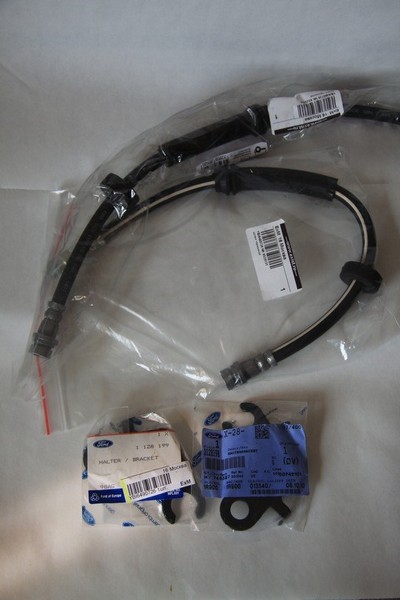

кронштейны и шланги

14:1564

Вся установка проходит строго по мануалу. Открученные тормозные шланги нужно чем-то затыкать чтобы вся тормозуха не вытекла.

14:1797


15:2302

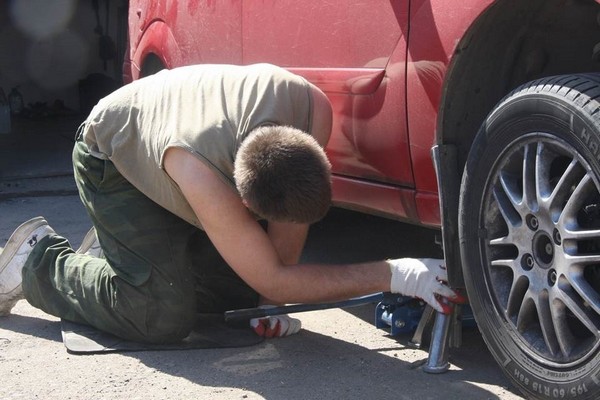

когда встречу инженера форда то спрошу, чем он думал, когда придумывал места для установки домкрата…

15:188


16:693

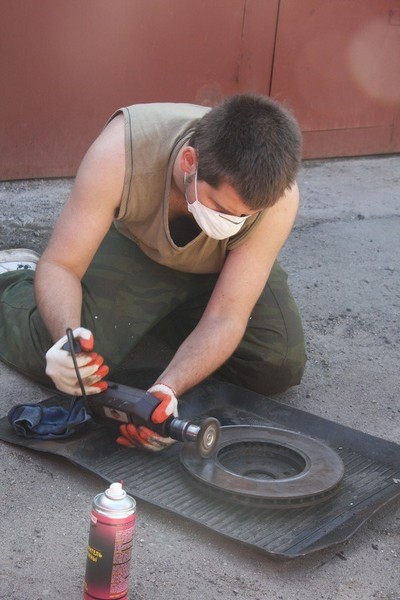

чистка тормозного диска

16:741

Во время установки будьте аккуратны, и все протягивайте предписанными моментами. А после завершения работы дуем на сход\развал.

16:979

тк диски были с коррозией я поставил старые колодки (обратная сторона колодок тоже мажется смазкой 220R для предотвращения скрипа) и ими их протачивал (выб слышали как машина шуршала при движении оборачивались все) сейчас сменил на новые спустя 1200км пробега (3 недели).

16:1469


17:1974

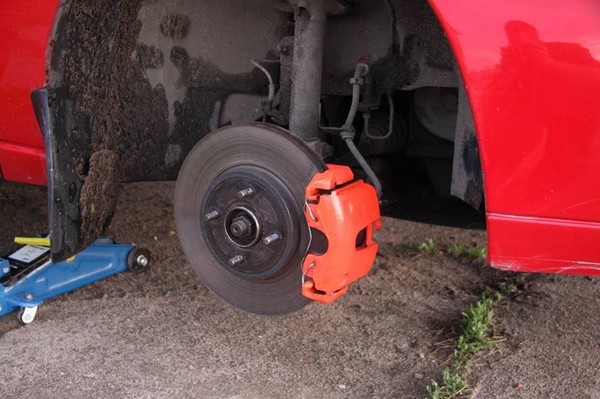

Передняя тормозная система ATE 300мм

17:2040




18:504

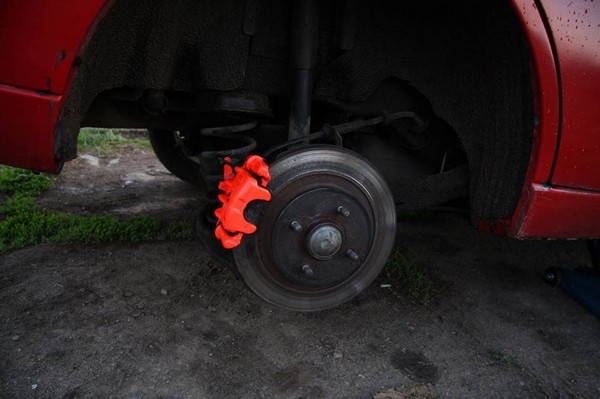

Задняя тормозная система Lucas\TRW 280мм

18:572

Впечатления по 10ти бальной шкале:

18:637

Внешний вид 8 баллов тк мят кузов и цвет суппортов немного не тот что я хотел (спасибо кривым фоткам образцов цвета на сайте производителя)

18:893

Работа тормозов 9, теперь при резком торможении смотрю в зеркало вида со страхом что кто-то догонит меня
Также очень радует работа ручника который даже на крутом уклоне держит машину с 3х щелчков.
Но тк еще диски до конца не протачились машинку немного ведет вправо на резком торможении, хотя это уже дело времени или замены дисков, а я точно буду ставить перфорированные диски со сплотированием и на перед и на зад.

18:1654

Цена внизу это стоимость 4х дисков Proma RSs и резины Bridgestone MY-01 R16 205\50. 15й радиус на такие тормоза уже не налезает)
Также туда входит цена алюминиевых кованных гаек TPI SD Nuts (комплект 16 гаек + 4 секретки с ключом) и алюминиевых ниппелей TPI.

18:2075




19:504

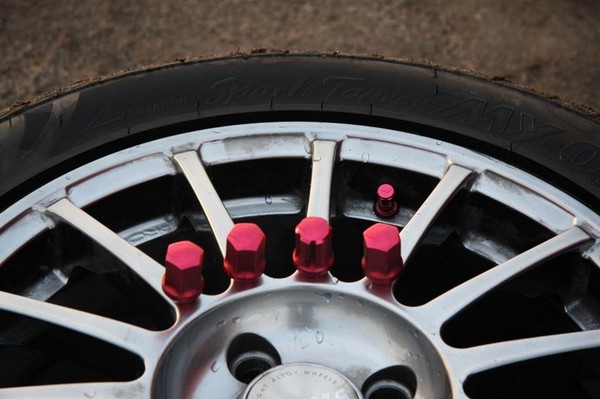

диск, резина, гайки и ниппель

19:560

Для облегчения жизни промазал привалочные плоскости тормозных дисков и резьбы шпилек графитовой смазкой.

19:759

На новой резине машинка рулится, как что-то явно классом повыше (дают о себе знать задние жесткие стойки), но видно, что не весь потенциал раскрыт и уже есть планы по перестройке подвески

19:1101
